Depolama Alanlarında ESFR Sprinkler Sistemleri

Depolama Alanlarında ESFR Sprinkler Sistemleri

7 Aralık 2018 Cuma / 10:11 | MAKALE
276. Sayı (Aralık 2018)
27 kez okundu

SERKAN CEYLAN
Norm Teknik A.Ş. Satış ve Müh. Dept. Ekip Lideri

1. GİRİŞ
1.1. Sprinkler Sistemi

Sprinkler sisteminin amacı yangını kontrol veya söndürmeye yetecek minimum uygulama yoğunluğunu sağlamaktır. Sprinkler sistemi endüstriyel bir tesisin yangın söndürme sisteminin en etkili elemanıdır.

Yangın esnasında yükselen duman içinde su damlacıklarının penetrasyonu ve yanan yüzeye ulaşarak söndürme işleminin gerçekleştirilmesi, çevrede ve tavan seviyesinde sıcaklığın düşürülmesi sonucu aşırı sprinkler açılması ve konvektif ısı transferi nedeniyle yapısal yangın zararlarının önlenmesi, yanan nokta çevresini ıslatıp soğutarak yangının yayılmasını önlemek yangının kontrol altına alınabilmesi için gerekli zorunluluklardır. Sprinkler sisteminin bu zorunlulukları yerine getirebilmesi için optimum damlacık çapının sağlanması gereklidir. Sprinkler deflektöründen yayılan damlacıkların çapına bağlı olarak yangının ilerleme hızı ve sıcak gazların yapı içine transferi çok fazla değişebilir. Büyük damlacıkların yükselen duman içerisinde penetrasyonu kolaydır, ısıl yükü yüksek yangınlarda küçük damlacıklara göre daha etkilidir. Küçük damlacıklar ise yanan bölge çevresinde ve özellikle tavan çevresinde buharlaşıp ısı çekerek soğutma etkisi sağlarlar. Böylece daha çok sprinkler açılması önlenmiş olur. Ancak yükselen dumanın hızı damlacıkların terminal hızını geçiyorsa özellikle küçük damlacıklar duman ile birlikte sürüklenecek ve söndürme ya da soğutma işlemine katkı yapamayacaktır. Eğer sprinkler uygulanacak alan yüksek tavanlı ise bu kritere daha fazla dikkat edilmelidir. Yangın esnasında ortaya çıkan ısı miktarına bağlı olarak yüksek tavanlı binalarda tavan sıcaklığının sprinklerin aktivasyon sıcaklığına ulaşması daha uzun sürecektir. Buna paralel olarak yangın büyüyecek ve yükselen alevler sonunda sprinklerlerin çalışmasını sağlayacak ancak damlacıklar yere düşmeden buharlaşacak ya da damlacık hızlarına bağlı olarak duman ile birlikte sürüklenecektir. Bunu önlemek için yüksek tavan uygulamalarında büyük orifisli sprinkler kullanılması gerekmektedir.

Kullanılacak sprinkler tipinin seçimi ve yerleşimi ise en sağlıklı olarak sprinkler su atım karakteristiklerinin değerlerine göre karşılaştırılması ya da projelendirme yapılan yükseklik için test verilerinin üreticiden sağlanması ile yapılabilir. Ancak pratik çözüm olarak 9,1 m’ye kadar olan yüksek tavan uygulamalarında ESFR veya iri damlacıklı sprinklerler çözüm olabilir. Sprinkler sisteminde kontrol ve söndürme özellikli olmak üzere iki tip sprinkler mevcuttur.

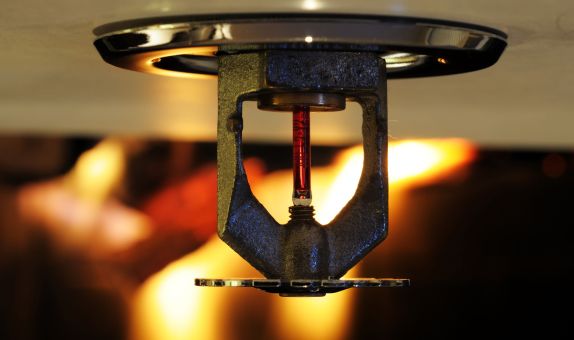

1.2. ESFR (Erken Uyarılı Hızlı Tepkili) Sprinkler
1980’lerin sonunda, Factory Mutual Sigorta şirketinin çalışmaları sonucunda yangınların bastırılması için özel dizayn edilen ESFR sprinkler geliştirilmiştir. Yüksek depo alanlarında yangını bastırmak ve özel uygulama gerektiren yerlerde kullanmak için geliştirilmiş ilk sprinklerdir. ESFR sprinkler söndürme özellikli sprinklerdir ve K14, K17, K22 ve K25 olmak üzere dört farklı basınç değerinde ESFR sprinkler mevcuttur. Kullanılacak olan bu sprinkler tipini çatı ve depolama yükseklikleri belirler. (Tablo 2)

ESFR sprinkler yangını bastırmaya yönelik homojen ve güçlü su dağılımı ile hızlı şekilde su akışı sağlar. ESFR sprinkler deflektörü iri su damlacıkları üretir ve yangın sırasında erken devreye girerek, iri damlacıkları sayesinde sıra yangınların bastırılmasında etkilidir.

Tüm dizayn ve montaj kriterlerinin tam olarak yerine getirilmesi halinde, depo ve depolama alanlarında ESFR sprinkler diğer sprinklerler ile karşılaştırıldığında çok daha etkilidir. ESFR sprinklerin montajında uygulanması gereken; tavan eğimi, çatı konstrüksiyonu, montaj yerleşimi ve çatı engelleri gibi bazı zorunlu kurallar vardır. Bu zorunlu kurallara uyulmaması durumunda sprinklerin atım karakteristiği bozulabilmekte ve yangın anındaki performansını olumsuz etkileyerek söndürme işleminin gerçekleşmemesine neden olmaktadır.

FM Global’in yaptığı tam ölçekli yangın testlerine göre standartlara uygun şekilde yerleştirilmiş olması kadıyla 1 ile 4 sprinklerin devreye girmesi sonucu yangın tam olarak söndürülebilmektedir. Yangın gelişimi test koşullarına paralel bir düzen içinde olmamaktadır. Bu sebeple FM Global yangın anında 12 sprinklerin devreye girerek yangını söndüreceğini öngören bir dizayn standardı getirmiştir. ESFR sprinklerin montajında uygulanması gereken; tavan eğimi, çatı konstrüksiyonu, montaj yerleşimi ve çatı engelleri gibi bazı zorunlu kurallar vardır. Bu dizayn kriterleri Kısım 2’de belirtilmiştir.

1.3. ESFR Sprinkler Kullanımı ve avantajları
ESFR sprinkler her türlü depo uygulamasında kullanılabilir ancak deponun durumu sistem dizayn aşamasında çok iyi incelenmelidir. ESFR sprinklerin avantajı ise raflı depolarda bina ve depolama yüksekliğine bağlı olarak in-rack ve intermediate-level sprinkler kullanılmaksızın koruma sağlanabilmesidir. In-rack sprinkler sprinkler kullanılmadığında işveren açısından maliyetlerde (raf ve bina kullanımı açısından büyük avantajlar sağlar. Bu avantajlar; raflı depoların yerinin değişmesi veya taşınması ile malların yerinin değişmesi esnasında sprinkler borulaması ve sistem tasarımında herhangi bir değişikliğe gerek kalmamaktadır. Ayrıca depo alanlarında çalışan forklift operatörlerinin sebep olacağı herhangi bir kazaya (sprinkler kırılması veya boruya çarpması) mahal vermesini engeller.

ESFR sprinkler kullanılarak yığın şeklinde, paletli ve sabit raflı (prefore) depolama yapılan alanlarda koruma yapabiliriz. Ayrıca ESFR sprinkler kullanıldığında yangın dolabı/hidrant debisi 946 lt/dk ve yangın suyu besleme süresi 1 saat yeterli olmaktadır.

Bu önkoşulların hepsi bir araya gelirse, bina sahibi düşük maliyette daha üstün yangın korumaya sahip olacaktır.

2. ESFR SPRİNKLER KULLANIM LİMİTLERİ
• ESFR sprinkler sedece ıslak borulu sistemlerde kullanılır.
• Eğimin %16,7’yi geçtiği çatılarda kullanılamaz (Her 12 m’de 2 m yükseklik).
• Kapalı raf plakalarının kullanıldığı ve/veya üstü açık konteynerların bulunduğu raflı depolama düzeninde kullanılmaz.
• Yanıcı engelli çatıda kullanılmaz.
• Engelli ve engelsiz tavan yapısında kullanılabilir. Kapalı yapı elemanlarının (kiriş vb.) derinliğinin 305 mm’yi geçtiği yerlerde, sprinkler arası minimum mesafe ve koruma alanları dikkate alınarak kapalı yapı elemanlarının oluşturduğu her kanal içine yerleşim yapılmalıdır.

3. ESFR SPRİNKLER YERLEŞİMİNDE DIKKAT EDİLMESİ GEREKEN KONULAR
a. Sprinkler maksimum koruma alanı ve sprinkler arası mesafe; Tablo 1’de verilen değerleri geçmemelidir.
b. Sprinkler minimum koruma alanı; 6 m2’den az olmamalıdır.
c. Sprinklerin duvara maksimum mesafesi Tablo 1’de verilen sprinkler arası maksimum mesafenin yarısını geçmemelidir.
d. Sprinklerin duvara minimum mesafesi; 102 mm’den az olmamalıdır.
e. Sprinkler arası minimum mesafe; 2,4 m’den az olmamalıdır.
f. Sprinklerin tavana olan mesafeleri K faktörüne göre değişiklik gösterir.

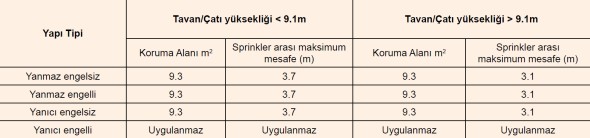

Tablo 1. ESFR Sprinkler koruma alanları ve maksimum mesafeler

K Faktörü 14 olan sarkık tip ESFR sprinkler için;
• Sprinkler deflektörü ile tavan arası maksimum mesafe: 356 mm
• Sprinkler deflektörü ile tavan arası minimum mesafe: 152 mm

K faktörü 16.8 olan sarkık tip ESFR sprinkler için;
• Sprinkler deflektörü ile tavan arası maksimum mesafe: 356 mm
• Sprinkler deflektörü ile tavan arası minimum mesafe: 152 mm

K faktörü 22.4 ve 25.2 olan sarkık tip ESFR sprinkler için;
• Sprinkler deflektörü ile tavan arası maksimum mesafe: 457 mm
• Sprinkler deflektörü ile tavan arası minimum mesafe: 152 mm

K faktörü 14 olan dik tip ESFR sprinkler için;
• Sprinkler deflektörü ile tavan arası maksimum mesafe: 305 mm
• Sprinkler deflektörü ile tavan arası minimum mesafe: 76 mm

K faktörü 16.8 olan dik tip ESFR sprinkler için;
• Sprinkler deflektörü ile tavan arası maksimum mesafe: 305 mm
• Sprinkler deflektörü ile tavan arası minimum mesafe: 76 mm

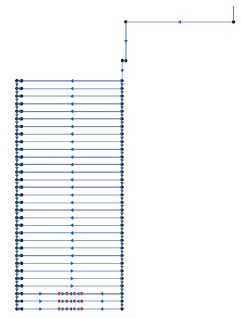

Şekil 1. Yetkilendirme Süreci Akış Şeması

g. Branşmanların kirişleri kesecek şekilde yerleşimine izin verilir ancak sprinkler eş aralıklar içinde kalmalı ve kirişlerin altında bulunmamalıdır.
h. Sprinkler deflektörü tavana veya çatıya paralel olmalıdır.
i. Genişliği 0.6 m veya daha az olan engel altına sprinkler ilavesi yapılmaz ve sprinkler engel kenarına yatayda 0.3 m veya daha fazla mesafede yerleştirilir.
j. ESFR sprinkler, çelik veya boşluklu çelik kirişlerin alt kirişlerine yatayda minimum 0.3 m mesafede yerleştirilmelidir.
k. Çatı veya tavan sprinkler deflektörü ile depolama üst seviyesi arası mesafe 914 mm veya daha fazla olmalıdır.

4. 7,6 M DEPOLAMA YÜKSEKLİĞİNDEN FAZLA OLAN PLASTİK YANICI SINIFI RAFLI DEPOLAMALARIN ESFR SPRİNKLER İLE KORUNUMU

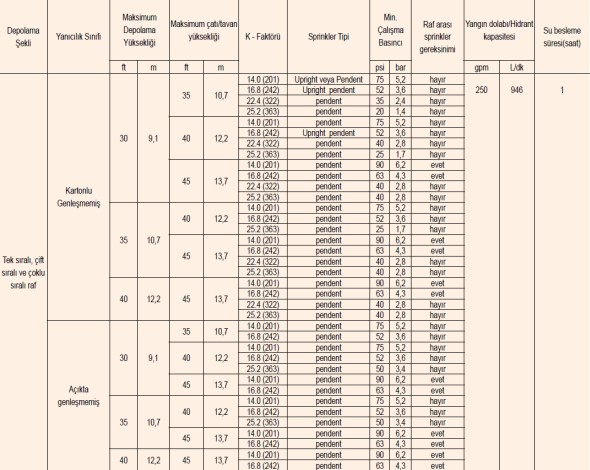

Kartonlu veya açıkta genleşmemiş platiklerin tek sıralı, çift sıralı ve çoklu sıralı raf depolamasının korunumu Tablo 2’de verilmiştir.

5. ESFR SPRİNKLER İÇİN ÖRNEK BİR HESAPLAMA YAPILMASI
Aşağıda verilen hidrolik hesap örneği; çatı veya tavan yüksekliği 13,7 mt. ve 10,7 ile max. depolama yüksekliği 9,1 mt., depolama şekli tek sıralı, çift sıralı ve çoklu sıralı raf kullanılan, yanıcılık sınıfı kartonlu ve genleşmemiş malzemelerin depolandığı örnek bir bina baz alınarak hazırlanmıştır.Toplam depolama alanı yaklaşık 10.000 m²’dir. Binanın pompa dairesine en uzak olan kritik zonu dikkate alınarak hesap yapılmıştır.

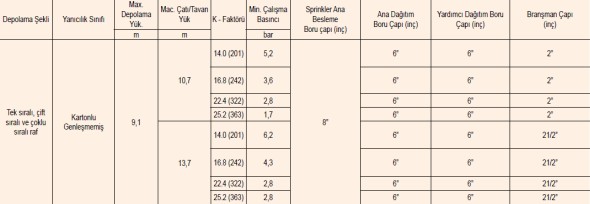

Şekil 1’de verilen yerleşime göre yapılan hesaplarda; 400 m 8” ana besleme hat boru uzunluğu bulunan sistemde 9 m2 koruma alanı olacak şekilde ESFR yerleşimi yapılmıştır. 42m uzunluğunda, 30 branşmanı bulunan grid tesisat için Tablo 3’te verilen değerlere göre, her K faktörü için ayrı hidrolik hesap yapılmıştır. Grid tesisat üzerinde ana ve yardımcı kolektör boru çapı sabit olarak 6” alınmıştır. Çatı yüksekliği 10.7m olan depo için branşman çapı sabit 2 ” ve çatı yüksekliği 13.7 m olan depo için sabit 2 ½” olarak alınmıştır. Tüm hesaplarda boru hızı limit değeri 7 m/sn kabul edilmiştir. Elde edilen sonuçlar değerlendirilerek, Tablo 4, Grafik 5, 6 ve 7’de kıyaslama sonuçları olarak özetlenmiştir.





6. SONUÇ
ESFR sprinkler her türlü depo uygulamasında kullanılabilir fakat sistem tasarımında depo koşulları ve depolama yüksekliği çok iyi incelenmelidir. ESFR sprinklerin tercih edilmesinin en önemli nedeni yangını homojen olarak bastırması ve kullanımında raf arası sprinklere ihtiyaç duyulmamasıdır.

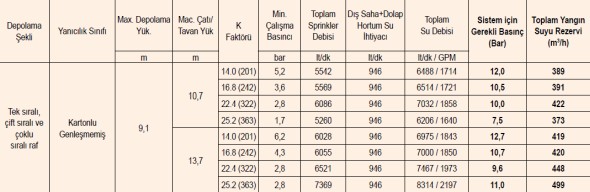

Sistemi tasarlayan kişi, sprinkler tipi ile minimum sistem ihtiyaçlarını karşılarken en uygun maliyetle sistemi tasarlamalıdır. Sadece ihtiyaç duyulan su debisini sağlamak için gereğinden büyük çapta borulama yapmak yada gereğinden büyük kapasiteli sprinkler kullanmak doğru bir mühendislik yaklaşımını sağlamayacaktır. Tablo 3’te verilen maksimum çatı/tavan yüksekliği ve maksimum depolama yüksekliklerini kullanarak yapılacak hidrolik hesaplara Tablo 4, Grafik 5, 6, 7’deki kıyas tablolarında verilen sonuç değerler ışık tutacaktır. K-14 veya K-17 ESFR sprinkler yerine maliyeti daha yüksek olan K-22 veya K-25 ESFR sprinkler kullanılması durumunda, daha düşük basınçlı yangın pompası kullanılalark avantaj sağlanabildiği görülmektedir. Ayrıca raf arası sprinkler sistemi döşenmesi gerekmediği için borulama ve işçilik maliyetlerinde de önemli düzeyde tasarruf sağlanacaktır. ESFR sprinkler sisteminin ihtiyaçlarını karşılayacak yüksek debili yangın pompalarının maliyetleri kullanılacak basınç değerlerine göre ciddi artışlar göstermektedir. Yukarıda görüldüğü üzere yüksek kapasiteli bir sprinkler kullanarak daha düşük basınçlı bir pompa ile çalışma imkanı sağlanmış ve dolayısıyla kullanılan sprinkler tipine göre optimizasyon sağlanmıştır. Yapılan kabuller göz önünde bulundurulduğunda;

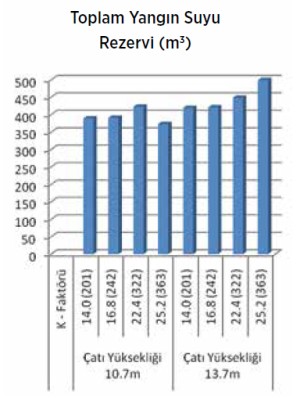

10,7 m çatı yüksekliği için gerekli olan pompa basınçları; K14 sprinkler için 12 Bar ile en yüksek basınca ihtiyaç duymaktadır. K17 10,5 bar ve K22 10 Bar ile birbirine yakın basınç değerlerini vermektedir. K25 ESFR sprinkler ise 10,7 m çatı yükseklikliğinde 7,5 Bar ile en uygun pompa basınç değerini vermektedir. Bu çatı yüksekliğinde ihtiyaç duyulan toplam pompa su debisi Tablo 4 ‘de görüldüğü üzere K14, K17, K22 ve K25 ESFR sprinkler için 1640 GPM ile 1858 GPM aralığında olması nedeniyle yangın pompalarının UL listeli ve FM onaylı olduğu range göz önünde bulundurulduğunda 2000 GPM kapasiteli yangın pompası uygun olmaktadır. Sistemin minimum 1 saat çalışması gerekliliği baz alındığında Tablo 4’e göre 373 m3/h kapasite ile K25 sprinkler için min. yangın suyu rezervini vermektedir. Kullanılacak yangın pompasının çıkan debi ve basınç değerlerine göre K25 için kullanılan yangın pompası K14 ve K17 için kullanılan pompalardan %40 daha ucuz, K22 için kullanılan pompadan %25 daha ucuzdur.

13,7 m çatı yüksekliği için gerekli olan pompa basınçlar; K14 sprinkler için 12,7 Bar ile en yüksek basınca ihtiyaç duymaktadır. K17 sprinkler 10,7 Bar ve K25 sprinkler 11 Bar ile birbirine yakın basınç değerlerini vermektedir. K22 sprinkler ise 13,7 m çatı yüksekliğinde 9,6 Bar ile en uygun pompa değerini vermektedir. Bu çatı yüksekliğinde ihtiyaç duyulan toplam pompa su debisi Tablo 4 ‘de görüldüğü üzere K14, K17, K22 ve K25 ESFR sprinkler için 1843 GPM ile 2197 GPM aralığında olması nedeniyle yangın pompalarının UL listeli ve FM onaylı olduğu range göz önünde bulundurulduğunda 2000 GPM kapasiteli yangın pompası uygun olmaktadır. Sistemin minimum 1 saat çalışması gerekliliği baz alındığında 419 m3/h kapasite ile K14 sprinkler min. yangın suyu rezervini vermektedir. Kullanılacak yangın pompasının çıkan debi ve basınç değerlerine göre K22 için kullanılan yangın pompası K14 sprinkler için %55 ve K17 için %10 ve K25 için kullanılan pompadan %25 daha ucuzdur.

Yapılan bu analizler sonucunda 10,7 m çatı yüksekliğinde K25 ESFR sprinkler, 13,7 m çatı yüksekliğinde K22 ESFR sprinkler en optimum çözümü vermektedir.

KAYNAKLAR
1. NFPA 13 “Standart for the Installation of Sprinkler Systems”, 2007 Edition
2. FM Global “Property Loss Prevention Data Sheets 2-2”,2002
3. BRYAN L. JOHN “Automatic Sprinkler & Standpipe Systems”, 2006
4. GAGNON ROBERT M. “Designer’s Guide to Automatic Sprinkler Systems” Gagnon Enginering 2005.
