Günümüzde sensör teknolojisi oldukça ilerlemiştir. Testo bu konuda ciddi yatırımlar yapmaktadır. Çünkü “gerçek değeri” ölçmeye çalışmak, ciddi bir yatırım gerektirmektedir. Her zaman belirttiğimiz gibi, gerçek değeri hiçbir zaman ölçememekle birlikte gerçeğe en yakın değere ulaşmak ana hedefimizdir. Sıcaklık sensörlerinden nem sensörlerine, basınç sensörlerinden hava hızı sensörlerine ve daha pek çok parametrelerin ölçümü ile ilgili olarak değişik sensör teknolojilerini üretip kullanan testo, bunları elektronik sistemlerle destekleyerek endüstrinin hizmetine sunmaktadır.

Doğru Sensörün Seçimi

Hassas sıcaklık ölçümü yapmanın temeli doğru sensör tipini seçmektir. Prosese uygun prob seçimini aşağıdaki kriterler belirlerler:

• Ölçüm aralığı
• Hassasiyet
• Probun cevap süresi
• Kullanım alanı

Temaslı Sıcaklık Ölçümü

Yukarıdaki kriterler göz önünde bulundurularak seçim yapılabilecek farklı sıcaklık sensör tipleri vardır. Bunlardan bazıları aşağıdaki gibidir;

• Isılçift (Thermocouple)
• Rezistans sensör (Pt100)
• Termistör (NTC)

Pratik Kural

Isılçift sensör grubu hızlı cevap verir ve geniş bir ölçüm aralığına sahiptirler. Pt100 ve NTC sensörler ise daha yavaş cevap vermesine rağmen daha hassastırlar. Şekil 1’de sensör tiplerinin ölçüm aralıkları ile ilişkisi gözlenebilmektedir.

Hassasiyet

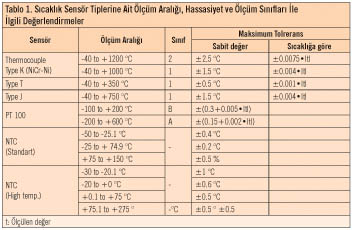

Prob seçiminde bir diğer önemli parametre de hassasiyettir. Kimi proseslerde 0,2°C’lik hassasiyet oldukça önemli iken, kimi proseslerde kaba bir sıcaklık değeri alınması yeterli olmaktadır. Sensör seçimi bu konuda önemlidir. Tablo 1’den sıcaklık sensör tiplerine ait ölçüm aralığı, hassasiyet ve ölçüm sınıfları ile ilgili değerlendirmelerin incelenmesi yararlı olacaktır.

Ölçüm Ortamı

Ölçümü yapılacak ortam veya malzeme çeşidine göre prob seçimi üç ana başlık altında toplanmıştır;

• Daldırma/batırma probu
• Hava probu
• Yüzey probu

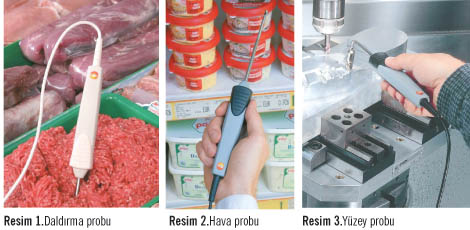

1. Daldırma probu: Her türlü ürünün iç sıcaklığı (çekirdek sıcaklığı) veya sıvı sıcaklığını ölçmekte kullanılmaktadır. Bu tarz probla ortam sıcaklığını ölçmeniz de mümkündür, ancak ortam sıcaklığı ölçmede yavaş cevap vermektedir (Resim 1).

2. Hava probu: Hava sıcaklığını ölçmek için idealdir. Probun genellikle hava ile temas yüzeyinin rahat olması nedeniyle sensörü hava ile temas edecek şekilde açık bırakılmıştır. Cevap süresi daldırma problarının hava sıcaklığı ölçümüne oranla daha hızlıdır (Resim 2).

3. Yüzey probu: Yüzey ölçümünde kullanılabilecek iki farklı yöntem vardır. Bunlar temaslı ve temassız (Kızılötesi) ölçüm yöntemidir. Temaslı yüzey ölçümünde kullanılabilecek prob tipi yüzey probudur. Bu tip sensörlerin uç kısmı yüzey ile temas edebilecek şekilde düz bir yapıdadır. Ölçüm küt ucun yüzeye temas etmesi ile yapılmaktadır. Yüzey sıcaklığının ölçümü alınacak yerde tam düz bir yüzey yoksa esnek bantlı, yüzeyin şeklini alabilen yüzey probu tercih edilmelidir (Resim 3).

Temassız (Kızılötesi) Sıcaklık Ölçümü

Kızılötesi ölçüm artık özellikle ısıtma soğutma sektöründe çok sıklıkla kullanılan bir ölçüm haline gelmiştir. Kızılötesi, sıcaklık ölçüm cihazlarının yüzey sıcaklığını çok hızlı bir şekilde ölçmesi en büyük avantajıdır. Aynı zamanda erişilmesi noktalardaki yüzey sıcaklığını ölçmekte de oldukça yarar sağlar.

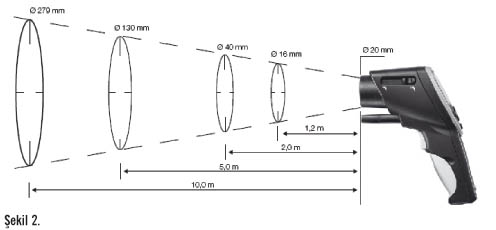

Ancak temassız ölçümde dikkat edilmesi gereken bazı önemli noktalar vardır. Bunlardan ilki özellikle tek nokta lazer işaretlemeli temassız termometrelerde optik orana azami dikkat edilmesidir. Optik oran; cihazın ölçüm yapacağı mesafe ile ölçtüğü bölgenin arasındaki bağıntıyı işaret eder. Örnek olarak Şekil 2’de 75:1 optik oranına sahip testo 845 kızılötesi termometrenin ölçüm alanı görüntüsü vardır;Şekil 2’den görebileceğiniz gibi, cihaz belirli mesafede belirli bir dairenin ortalama sıcaklık değerini göstermektedir. Ölçüm yaptığınız cihaz eğer tek nokta işaretlemeli ise, nokta sadece dairenin orta noktasını gösterir. Ölçtüğü dairenin çapını ise cihazın optik oranına ve ölçüm yaptığınız noktaya bulunduğunuz mesafeye göre hesaplamanız gerekmektedir. Daha hassas ölçüm almak için çift nokta işaretlemeli kızılötesi sıcaklık ölçüm cihazı tercih edilebilir. Çift noktalı ölçüm cihazları, ölçülen dairenin alt ve üst noktalarını belirler.

Nem Ölçümü

Nem, endüstriyel uygulamada ölçülmesi ve kontrol altına alınması zorunlu parametrelerden biridir. Bu parametrenin doğru ve prosedüre uygun olarak ölçülmemesi sonucunda üretimde ve depolama proseslerinde büyük zararlar meydana gelebilir. Hatta günümüzde artık bu parametrenin sadece ölçümleri yeterli değildir, ölçülen bu değerlerin düzenli bir şekilde bilgisayar ortamında kayıt altına alınması da zorunlu hale gelmiştir. Bu bağlamda biz testo Türkiye olarak bu parametrelerin hassas ve doğru bir şekilde ölçülüp değerlendirilmesi konusunda ciddi çalışmalar yapmaktayız. Testo nem sensörü ile son derece kararlı üretim ve ayarı sayesinde, %±2 veya ayrıca %±1 RH oranında ölçüm hatasının garanti edilmesi mümkündür. Buna ek olarak, nem sensörü de uzun süreli stabilite sağlar (Resim 4).

Nem sensörü ne kadar hassassa, klima ve havalandırma sistemlerinin işletim maliyetleri o kadar düşük olur. Uluslararası standartlara göre (ASHRAE Temel İlkeleri, DIN 1946 vb.) klima sistemleri %30…65 RH arası hava nemi seviyelerine sahip olmalıdır. Daha yüksek nem seviyeleri, nemi alınarak gerekli aralığa getirilmeli; daha düşük seviyeler ise nemlendirilmelidir.

Nem uygulama ve amaca bağlı olarak,  referans ölçüm cihazları, veri kaydediciler, sabit ölçüm teknolojisindeki cihazlar ve portatif kontrol amaçlı cihazlar ile ölçülebilir.

Hava Hızı Ölçümü

Hava hızını ölçmekte kullanılan ölçüm cihazına anemometre denmektedir. Hava hızı ölçümünde ölçüm yapılacak yer, hava hızı ve hava sıcaklığı kullanılacak cihaz ve ilgili sensörünün tipini seçmekte dikkate alınması gereken parametrelerdir. Uygun anemometre ve probunu seçerken yukarıda belirtilen parametreler mutlaka göz önünde bulundurulmalıdır.Hava hızı ölçümünde kullanılabilecek sensör tipleri aşağıda sıralanmıştır;l Pervane tip sensörl Termal sensörl Pitot tüp

Prob Seçimi

0 ile 100m/s arasındaki hava hızı üç farklı bölümde incelenebilir:

• Düşük seviye hız 0 ile 5m/s arasında
• Orta seviye hız 5 ile 40m/s arasında
• Yüksek seviye hız 40 ile 100m/s arasında

Termal problar 0 ile 5 m/s arasındaki düşük hızlarda hassas ölçüm almaktadırlar. Pervane problar 5 ile 40m/s arasındaki orta hızlardaki akışlarda kullanılmak için idealdir. Pitot tüpün ölçüm aralığı kullanılan fark basınç sensörüne bağlıdır. Zira pitot tüplerle ölçülen hava hızları aslında Bernouilli denklemi baz alınarak fark basıncından hesaplanan bir parametredir. Pitot tüpler daha çok yüksek hızların ölçümünde kullanılan ürünlerdir.

Prob seçimindeki başka bir kriter ise sıcaklıktır. Normal şartlarda termal problar 70 °C’ye kadar kullanılabilmektedir. Özel olarak dizayn edilmiş pervane problar ise +350 °C’ye kadar çıkan sıcaklıklarda çalışabilmektedir. +350 °C üzerindeki sıcaklıklarda genellikle pitot tüpler kullanılmaktadır.

• Termal problar

Termal probların çalışma prensibi; belirli sıcaklığa kadar ısıtılmış ince bir telin üzerine çarpan hava akışının ısıtılmış tel üzerinde yaratmış olduğu soğuma baz alınarak hesaplanmasıdır. Daha soğuk bir akışın çarpması ile ısıtılmış bir elemanın soğuması sonucunda oluşmaktadır. Termal prob türbülanslı akışların ölçümü için uygun değildir

•  Pitot Tüp

Pitot tüpler kanal içerisinde, özellikle yüksek hız ve yüksek sıcaklığın olduğu yerlerin ölçümünde idealdir. Pitot tüp bir fark basınç ölçüm cihazına takılarak, kanal içerisinde ölçülen dinamik basıncın formülasyonla hava hızına dönüşmesi sonucunda hava hızını hesaplamaktadır. Pitot tüp yardımı ile yapılan ölçümlerde de termal problar gibi türbülans olan yerlerde ölçüm sonuçlarında dalgalanma gözlenmektedir.

• Pervane Prob

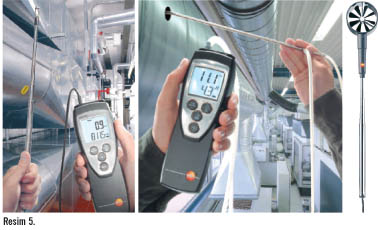

Pervane probun ölçüm prensibi prevane devirinin elektrik sinyaline dönüşümüne dayanmaktadır. Geniş çaplı pervaneler (Ø60mm, Ø100mm) türbülansın bulunduğu, orta ve düşük hızlı akışlar için uygundur (menfez, anemostat uygulamaları). Küçük çaplı pervane problar ise daha çok kanal içi ölçüm uygulamaları için uygundur (Resim 5).

Prob Konumunun Seçimi

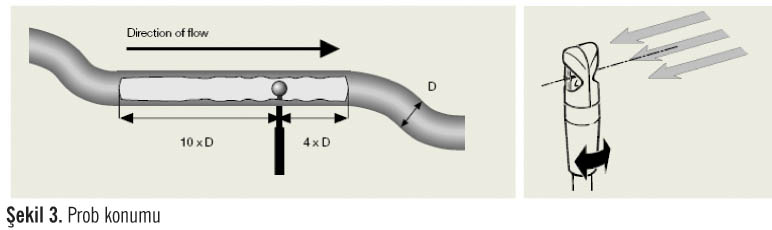

Mümkün ise ölçümün kanalın dirseklerden uzak bir kısmında yapılması gerekmektedir. Kanal içi ölçümlerde ölçüm alınacak nokta için dirseklerden en az 10 kanal çapı kadar mesafe bırakılmalı ve ölçüm noktasından sonra gelen dirsekten 4 kanal çapı önde olmalıdır. Akış profili hiç bir engelleyici eleman tarafından engellenmemelidir. Prob konumunun seçimi ile ilgili Şekil 3’ü inceleyiniz.

Akışa Konumlanma

Pervane ve termal prob şekilde de görüldüğü gibi akışa paralel olarak konumlandırılmalıdır. Probun akışa dik olmadığı durumda cihazda görünen değer değişecektir. Pervane prob doğru şekilde konumlandırıldığında hız maksimumda görüntülenecektir. Tasarısı gereği pervane problar termal problara ve pitot tübe göre türbülanstan çok daha az etkilenirler.

Doğru ölçüm almak için prosese en uygun anemometre tipini seçmek çok önemlidir. Unutulmamalıdır ki, yanlış alınan ölçüm değerleri havalandırma ayarlarının yapılmasında hatalara sebep olabilmekte, sonuç olarak da enerji maliyetlerinin daha da yükselmesine sebep olabilmektedir.

Fark Basıncı Ölçümü

U manometreler ile fark basıncı ölçümünde dijital teknoloji kullanıcıya önemli faydalar sağlamaktadır. Dijital u manometre ile çok düşük basınçları ekranda görebilme imkanınız vardır. Sulu u manometrelerde virgülden sonraki rakamı net olarak görmek çok zor, nerdeyse imkansıza yakındır. Dijital u manometre ile ise virgülden sonraki rakamı görmek için sadece cihazın hortumlarını ilgili yerlere yerleştirmeniz yeterlidir.

Dijital u manometrelerin uygulama alanları:

• Kombi ve brülörlerde gaz basıncı ayarı,
• Bacalarda çekiş ölçümü,
• İki farklı mekan arasındaki basınç farkı,
• Pitot tüp kullanarak havalandırma kanallarındaki dinamik basınç, statik basınç ve toplam basınç ölçümüdür.Dijital U manometreleri özellikle kombi uygulamalarında gaz ayarı amacıyla kullanmanın elbette birçok avantajı vardır. Bu cihazlar kullanıcısına profesyonellik, hassasiyet, zaman ve prestij kazandıran cihazlardır. Ancak doğru kullanıldığı takdirde!

U manometrelerin kullanımında dikkat edilmesi gereken noktalar ile ilgili örnek olarak testo 510’u manometrenin kullanımı hakkında önemli bir kaç bilgi verilecektir;

• Cihazın arkasındaki mıknatıslar sayesinde metal bir yüzeye cihazı sabitleyerek ölçüm almanız, daha hassas ölçüm almanız açısından önemlidir. Ancak, cihazı sabitlediğiniz yüzeyin yüksek sıcaklıkta olmamasına dikkat ediniz. Cihazın düşük basınçlarda hassasiyetinin 0,03 mbar olduğunu düşünüldüğünde, bu hassasiyeti korumak için yüksek sıcaklıktan kaçınılmasının önemi daha iyi anlaşılmaktadır.
• Cihazın çalışıp çalışmadığını cihazın “+” veya “-“ ucuna üfleyerek test etmeyiniz. Zira nefesinizdeki yüksek su buharı sensörlere zarar verebilir.
• Cihazı çalıştırdıktan sonra, sisteme hortumla bağlantı yapmadan önce sıfırlayınız. Cihazın artı ucundaki hortumu sisteme bağlayıp, daha sonra sıfırladığınız takdirde cihaz mevcut basıncı “0” gösterecektir.

Baca Gazı ve Yanma Verimliliği Analizi

Yoğuşmalı kombilerin yanma ayarı bacadan çıkan CO2 konsantrasyonuna göre yapılmaktadır. Konvensiyonel (Geleneksel) kombilerde yanma ayarları basınca göre yapılırken, yoğuşmalı kombilerde ayarlar baca gazındaki CO2 konsantrasyonuna göre yapılmaktadır. CO2, portatif cihazlarda ölçülen O2 konsantrasonuna ve seçilen yakıt tipine göre hesaplanan bir parametredir. Yani baca gazı analiz cihazında CO2 ölçümü için ayrı bir CO2 sensörüne gerek yoktur. Bu bağlamda yoğuşmalı kombilerin ayarlarının yapılması için sadece O2 sensörüne sahip testo 327 portatif baca gazı analiz cihazı yeterli olacaktır. Baca gazı analiz cihazlarının sensörleri elektrokimyasal yolla çalıştığından dolayı belirli sürelerde değişime ihtiyacı vardır. Sadece yoğuşmalı kombi uygulaması olacaksa kullanılmayacak bir CO sensörü için sarf malzeme ücreti ödeme zorunluluğu ortadan kalkar. Daha sonra ihtiyaç duyulduğunda cihaza CO sensörü de eklenebilir. Baca gazı analiz cihazlarının da aynı arabalar gibi periyodik yıllık bakımlara ihtiyaçları bulunmaktadır. Bu bağlamda bu cihazlar teknik servise muhtaç cihazlardır. Baca gazı analiz cihazlarının satış sonrası servis hizmeti desteğinin çok iyi olması gerekmektedir. Analiz cihazlarının servise bağımlılığının azaltılması sensör ömrünün uzun olması ile direkt olarak alakalıdır. Gaz sensörlerinin teorik kullanım süresi ve garanti şartları alım öncesinde özenle irdelenmelidir.

Termal Görüntüleme

Kızıl ötesi termografi, cisimlerin yaydığı gözle görme alanımızın dışında kalan ısı yayınımını, renkli görüntü ya da tonlama şeklinde görünür hale getirir. Bu yöntemle, ısınan mekanik ortamlar elektrik donanımlarında, bağlantı noktalarında, sigortalarda, kopma noktalarında direnç nedeni ile oluşan ısı değişimleri izotermler şeklinde algılanır.

Infrared termografi kameraları görünmez infrared ya da sıcaklık radyasyonu görüntüleri üretirler. Temassız sıcaklık ölçüm imkanı sunarlar. Hemen hemen tüm nesnelerin bozulmaları ve nesnelerde oluşan problemler ile birlikte sıcaklıkları artar. Bu da termal kameraları çeşitli uygulamalarda çok değerli bir problem teşhis aracı haline getirir. Endüstride üretim verimliliğini ve kalitesini arttırmaya, enerjiyi yönetmeye, üretim kalitesini arttırmaya ve iş güvenilirliğini ilerletmeye çalışırken, termal kameralar için yeni uygulama alanları da doğmaya devam etmektedir (Resim 6).

Termal ya da infrared enerji dalga uzunluğu insan gözünün tespit edemeyeceği kadar uzun olduğu için görünmez olan ışıktır; bizim sıcaklık olarak algıladığımız elektro-manyetik spektrumun bir parçasıdır. Görünür ışığın aksine, infrared dünyasında mutlak sıfırın üzerinde sıcaklığa sahip her şey ısı yansıtır. Hatta buz küpleri gibi çok soğuk nesneler bile infrared radyasyon yayarlar.

Bir nesnenin sıcaklığı ne kadar yüksekse yaydığı termal radyasyon da o kadar büyük olur. İnfrared sayesinde gözlerimizin göremediğini görürüz. Bazen bir termal (IR) kamerayla problemi teşhis etmek yeterli olmaz. Aslında doğru sıcaklık ölçümü olmaksızın tek başına bir infrared kamera görüntüsü bir elektrik bağlantısının ya da aşınmış bir mekanik parçanın durumu hakkında çok az şey söyler. Birçok elektrikli hedef, oda sıcaklığının oldukça üstünde olan sıcaklıklarda düzgün bir şekilde çalışır. Ölçümsüz bir infrared görüntü yanıltıcı olabilir çünkü aslında olmayan bir problemi varmış gibi gösterebilir. Sıcaklık ölçüm özelliğine sahip infrared kameralar kestirimci bakım profesyonellerinin elektriksel ve mekanik hedeflerin çalışma durumları hakkında doğru hükümler verebilmelerini sağlar. Sıcaklık ölçümleri daha önceki sıcaklık ölçümleriyle ya da aynı anda benzer bir ekipmanın infrared bulgularıyla karşılaştırılabilir ve bunun sonucunda önemli bir sıcaklık artışının bileşene ya da tesisin güvenliğine zarar verip vermeyeceği belirlenir.

testo 882 Termal Görüntüleme Cihazının Kullanılabileceği Uygulama Tipleri

1. Dış cephe veya çatı yalıtım kontrolü uygulamalarında,

2. Hava akımı/kaçağı veya rutubet kaynaklı sorunlu noktaların belirlenmesi uygulamalarında,

3. Bina denetimlerinde,

4. Endüstride “önleyici bakım” uygulamalarında. Önleyici bakım, sistem çalışır durumda iken arızalar oluşmadan önce yapılan parça değişimi, yağ değişimi, ayar, kontrol vb. işlemlerden oluşan planlı bakımdır ve önceden belirlenen periyotlarda yürütülür. Önleyici bakımın amacı, kullanım süresi boyunca oluşan yıpranma, aşınma, yaşlanma, korozyon vb. etkileri minimuma indirerek sistemin güvenilirliğini artırmak ve plansız bakımları en aza indirerek toplam bakım maliyetlerini azaltmaktır.

5. Endüstride “kestirimci bakım” uygulamalarında. Kestirimci bakım, makinalar üzerinden, periyodik aralıklar ile alınan, fiziksel paremetre ölçümlerinin zaman içindeki eğilimlerini izleyerek, makina sağlığı hakkında geleceğe yönelik bir kestirimde bulunma yöntemidir.

Soğutma Sistemlerinde Ölçüm İhtiyacı

Duyulan YerlerSoğutma sistemlerinde servis, bakım, hata tespiti, sızdırmazlık testi, vakum ve gaz dolumu gibi standart işlemlerin gerçekleştirilmesinde sistem üzerinde ölçümler yapılmalıdır. Basınç, sıcaklık, doymuş buhar sıcaklığı, vakum, aşırı ısınma, aşırı soğuma ve sızdırmazlık gibi parametreler sağlıklı bir sistem için ölçülmesi gereken parametrelerdir (Resim 7).

Bu parametrelerden aşırı kızdırma ve aşırı soğuma değerlerinin ölçülmesi soğutma sistemleri ile ilgili aşağıdaki bilgileri ve hataları fark etmenizde kolaylık sağlayacaktır:

• Kompresörün sıvıdan korunması
• Genleşme elemanının önünde sıvı olmamasının garantisi
• Kompresör verimil Yağ geri dönüşü iyileşmesi
• Evaporatör küçük olabilmesi.
• Eksik/Fazla gaz ihtimalinin tespiti
• Soğutma kapasitesi izlenmesi

Vakum ölçümü de sistemdeki nem ve yabancı gazların tahliyesine yardımcı olurken, korozyon hasarı, asit ve çamur oluşumu engellenir.

Soğutma analizörü ile aşağıdaki tespitleri yapabilmeniz mümkündür.

Kontrol, Servis, Bakım ve Hata Tespiti

Sistem devreye alımından sonra sistem bir kez daha kontrol edilebilir. Yüksek/alçak basınç değerleri, aşırı kızdırma (superheating)ve soğuma (subcooling) değerleri kontrol edilebilir. Servis ve bakım süresince kontrol esnasında yapılan ölçümlerin aynısı yapılabilir.

Sızdırmazlık testi

Azot ile basınç düşümü testi yapılabilir.

Vakum

Testo 560 entegre vakum sensörü sayesinde sadece basıncı değil, mevcut vakum basıncında suyun buharlaşma sıcaklığını, ortam sıcaklığını ve iki sıcaklık arasındaki farkı da gösterebilmektedir.

Devreye alma

Sisteme gaz dolumu yapıldıktan sonra yüksek ve alçak basınç değerleri kontrol edilir ve aşırı kızdırma ve soğuma değerleri hesaplanır.

Dolum

Dolum, buharlaşma / yoğuşma basıncına göre veya aşırı ısınma değerlerine göre yapılabilmektedir.
