Sıcak Su İstasyonu (Substation)

Merkezi ısıtma sistemlerinde kazan dairesinde kaskad sistemi ısıtma suyunu üretir ve tek hattan dairelere dağıtır. Gelen ısıtma suyu daire giriÅŸinde daire içi duvara veya tesisat ÅŸaftına monte edilen Delta Sıcak Su Ä°stasyonunu besler ve ısıyı eÅŸanjörden geçirerek ÅŸebekeye baÄŸlı olan soÄŸuk sudan kullanım sıcak suyunu temin eder.



Kullanım sıcak suyu ve kalorifer suyunun tüketimi aynı kalorimetre sayacından hesaplanarak, kullanılan enerji tutarı kadarı ödenmektedir.



Dairelerde oda sıcaklığı her mevsimde isteÄŸe göre ayarlanabilir veya isteÄŸe baÄŸlı olarak kontrol cihazlarıyla oda sıcaklığı zamanlayıcı fonksiyonu ile haftalık, gece ve gündüz ÅŸeklinde programlanarak otomatik olarak kontrol edilebilmektedir.



Delta Sıcak Su Ä°stasyonları Ana Modülasyon Sistemi, opsiyonlu ekipmanlar ile donatılabilir. Ekipmanlar istasyona monte edilir ve iÅŸletmeye hazır olarak teslim edilir.



Özellikler (Ana Modül):



• Alt Plaka ve BaÄŸlantı Parçaları

Alt plaka galvaniz saçtan oluÅŸmaktadır ve tüm ekipmanları özel üretilen ses ve ısı kaybına dayanıklı yalıtımlı kelepçe ve geliÅŸmiÅŸ baÄŸlantı parçaları ile monte edilmiÅŸtir. BaÄŸlantı parçaları pirinçten oluÅŸmaktadır.



• EÅŸanjör ve Borular

Alt plakaya komple monte edilmiÅŸ paslanmaz çelikten (AÄ°SÄ°316) üretilen plakalı bakır lehimli GEA markalı eÅŸanjörün, çalışma basıncı 16 bar dır. Borular Alman normlarına uygun, (DIN/DVGW) paslanmaz çelik (AÄ°SÄ°316) olup, çapı 18x1,0 mm’dir.



• Delta PM-Regülatör

Yardımcı güç denetleyicisi olmadan Delta PM-Regülatörü hidromekanik sistem ile çalışmaktadır. Çalışma basıncı 10 bar olup, Alman ruhsatlıdır (DVGW). Kullanım sıcak suyuna ihtiyaç olunduÄŸunda eÅŸanjör yolunu açarak öncelik verir. Böylece kullanım suyu anında ısınarak sıcak su akışında “Lejyonella” riski ve kullanım suyunun kireçlenmesi ortadan kalkar.



• Delta Zon Vanası

Delta Zon Vanası dairelerin farklı cephe durumunda debi regülaj ayarı yapılır.  Ayarlanabilecek “kvs-deÄŸer arası”: 0.6-2.8 (Fabrika ayarı: 2.8) olup gövdesi pirinçten oluÅŸmaktadır.



• Kalorimetre Montaj Yeri

Ultrasonik ve mekanik kalorimetre montajına uygun manÅŸonlu boru parçası (110mmx3/4) kalorimetre-Isı sensör soket baÄŸlantısı ile birliktedir (M10x1 direk baÄŸlantılı).



• SoÄŸuk Su Sayaç Montaj Yeri

SoÄŸuk Su Sayaç montajına uygun 110 mm x 3/4 manÅŸonlu boru parçası sadece 7’li sistemde uygulanır.



• SoÄŸuk Su Sınırlayıcı Diski

SoÄŸuk su sınırlayıcı diski dairelerin banyo sayısına ve eÅŸanjörün kapasitesine göre alt plakaya fabrikada monte edilir ve su akış debisini regülaj eder. Disk ayar fark arası: 12-17 Litre/dak. dır. (Fabrika ayarı: 12 Litre/dak.)



• Pislik Tutucusu

Åžebeke ve kazan suyundan gelen pislikleri istasyon içinde pislik tutucu ile paslanmaz elek arasında tutar (Elek arası 0,5mm). Ä°stasyon içinde en az 2 adet pislik tutucu bulunur.



• Hava Tahliye Vanası

Ä°stasyon içinde, borulamanın üst noktalarında hava birikimini önlemek için hava tahliye vanası bulunur.



Teknik Özellikler:

• Maksimum sistem basıncı (kazan/kalorifer): 10 bar (PN10)

• Maksimum sistem basıncı (ÅŸebeke suyu): 10 bar (PN10)

• Maksimum sıcak su derecesi (kazan/kalorifer) : 95°C

• Maksimum fark basıncı (kazan/kalorifer) : 2 bar

• Minimum sistem basıncı (ÅŸebeke suyu):1,5 bar



Opsiyonlu Ekipmanlar:



• Fark Basınç Regülatör Seti (Dinamik Balans Vanası)

Sistemi farklı basınçtan bağımsız çalıştırır ve daire istasyonunun fark basıncını katlar arasında sabitleÅŸtirir. Kalorifer-DönüÅŸ baÄŸlantısı ile birlikte kullanılır. Oda termostat ile termal aktüatör eklenebilir. Ayarlanabilecek basınç fark arası 50-300m bar (Fabrika ayarı: 0,2 bar), kullanılan Marka: Oventrop.



• Termostatik Kullanım Sıcak Suyu Kontrol Regülatör Seti (HaÅŸlanma Önleme Vanası)

Isıtma suyunun geri dönüÅŸ sıcaklığını sınırlayarak kullanım sıcak su akışını sabitleÅŸtirir. Sıcak su haÅŸlanma tehlikesi önlenir. Kapiler sensör tüpü ile birlikte çalışır. Ayarlanabilecek sıcak su derecesi: 40-70°C (Fabrika ayarı: 55°C), kullanılan Marka: Oventrop.



• Kolon - Termostatik Isıtma Kontrol Modülü (Bypass Vanası)

Yaz koÅŸullarında merkezi sistemin ısıtma suyunun gücü azaldığında kazandan gelen ısıtma hattının (kolonun) “Bypass Termostatik Sistemi” ile daima sıcak kalmasını saÄŸlar. Kolonun son noktasına monte edilir. Ayarlanabilecek ısı derecesi: 20-60°C (Fabrika ayarı: 45°C), kullanılan Marka: Oventrop.



• Delta Kesme Vanası (M-BUS)

Kullanıcı istasyonuna monte edilen Delta Kesme Vanası (kalorifer hattı ve/veya soÄŸuk su) M-BUS Sistemi ile yönetim tarafından kontrol edilir. Ä°stendiÄŸinde kesme vanası %10 açık kalacak ÅŸekilde kapatılır ve böylece daire sıcaklığının yasal olarak 15°C ‘nin altına düÅŸmesini engeller.



• Geri DönüÅŸ Sıcaklık Sınırlayıcısı

Isıtma suyunun geri dönüÅŸ sıcaklığını sınırlar. Kalorifer dönüÅŸ hattına baÄŸlanır. Ayarı sabitlenebilir. Ayarlanabilecek sıcaklık derecesi: 35-60°C (SabitlenmiÅŸ fabrika ayarı: 40°C), kullanılan Marka: Oventrop.



• Oda Termostat Seti

Bireysel ısınma sisteminde oda/daire sıcaklığının zamanlayıcısı ve fonksiyonu (haftalık, gece ve gündüz) saatli analog ayarlı programlanabilir ve termal aktüatör ile birlikte otomatik olarak kontrol eder. 5 Programlı olup, duvara monte edilebilir. (IP30), ayarlanabilir sıcaklığı 5-30°C (1 ad. Termal aktüatör dahil, normalde kapalı, 230V)



• Kapak

Kapağı kompakt ve tek parçadan oluÅŸmuÅŸtur. Beyaz toz boya kaplı çelik saçtan üretilmiÅŸ (RAL 9016 benzer) olup kalorimetre görüÅŸü için üstü pencerelidir. Altı açık, kalorifer, su gidiÅŸ ve dönüÅŸ baÄŸlantıları için uygundur.



Delta Ultrasonik Kalorimetre

Åžimdiye kadar ilk olan Delta Ä°ntegral-MK UltraMaxx Ultrasonik Kalorimetre, gövde, kapsül ve hesaplayıcı olmak üzere geliÅŸmiÅŸ teknolojisi ile 3 üniteden oluÅŸmaktadır ve bilinen tüm EAT-Gövdelerine uyum saÄŸlar.



Çok fonksiyonlu LCD-Ekranlı hesaplayıcı ünitesi hem kapsüle hem de duvara monte edilebilir özelliktedir. Bakımı olmayan kapsül ünitesi Avrupa Standartlarına (EN 1434) uygun, MID (Manyetik Ä°ndüktif Debimetre) sınıfı 2, kalibrasyon sınıfı 3’ e göre kalibre edilmiÅŸtir.

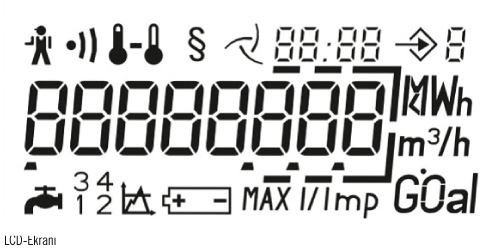

LCD-Ekranı:

Çok fonksiyonlu LCD-Ekranı kullanıcının enerji tüketimini (kWh), hacmini (m³), suyun anlık debimetresini (l/h), gidiÅŸ ve dönüÅŸ hattının sıcaklığını (°C), enerji verimini (kW) ve son 18 ay deÄŸerlerini gösterir. Ayrıca arıza bilgilerini kayıt eder, akış yönünü tanır, kirlilik derecesini gösterge ile uyarır.

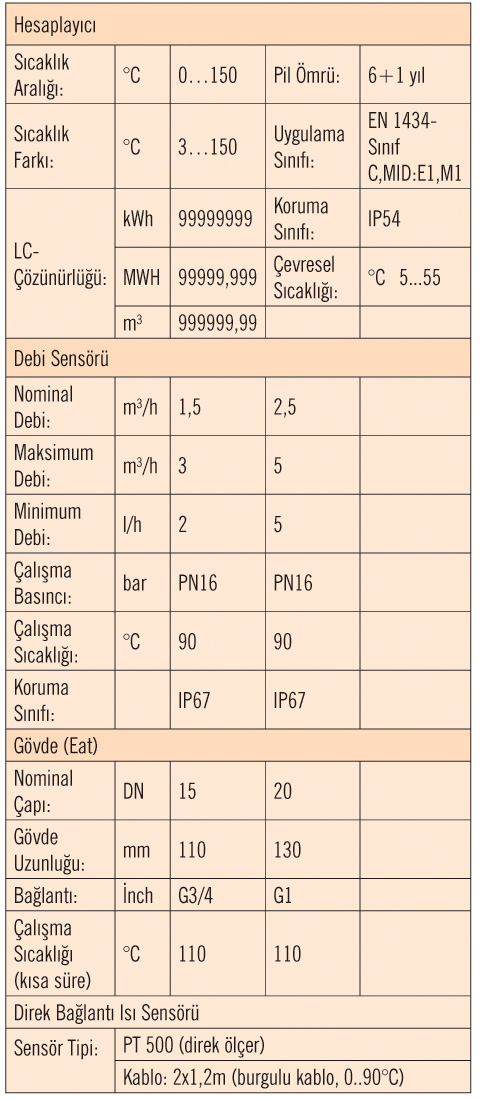

Teknik Özellikleri:

Su Sayaçları



Delta SoÄŸuk ve Sıcak Su Sayaçları

Delta SoÄŸuk ve Sıcak Su Sayaçları Alman normlarına uygun yüksek kalitede üretilmiÅŸ ve milyonlarca kullanılıcıya ulaÅŸmıştır. Tüm Delta Su Sayaçları elektronik arayüz ve M-BUS, Puls Çıkış Ä°letiÅŸim Modülleri ile çalışır.



Su Sayaçları

SoÄŸuk Su (K-Tipi) 30°C ve Sıcak Su (W-Tipi) 90°C sıcaklık dereceye kadar çalışır. Sıva üstü su sayaçları UNÄ°VERSAL-V yatay veya dikey olarak monte edilebilir, iletiÅŸim modülleri takılabilir.



Teknik Özellikleri:

Nominal Çapı: DN 15 20

Debi:              m³/h 1,5          2,5

Gövde UzunluÄŸu:     mm 110         130

BaÄŸlantı:               Ä°nch G3/4 G1



Ä°letiÅŸim Modülleri

Ä°letiÅŸim modülleri sayaçların üst kapağına çok basit bir ÅŸekilde takılır ve hemen çalışabilir hale gelir. Ä°letiÅŸim modüllerinin pil ömrü 12 yıldır.

Delta-Ä°letiÅŸim Modülleri:

• BM +m M-BUS modülü +m

• PM +m 1L Puls Çıkış modülü +m (1 Litre)

• PM +m 10L Puls Çıkış modülü +m (10 Litre)

• PM +m 100L Puls Çıkış modülü +m (100 Litre)



Bina Otomasyonları



Delta Uzaktan Telekontrol (M-BUS)

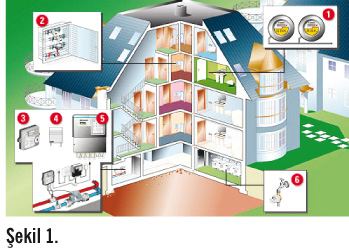

Site (Åžekil 1):

• Sıcak ve soÄŸuk su sayacı (M-BUS)

• Sayaç kutusu (Sıcak Su Ä°stasyon, Kalorimetre, Kesme Vana vb.)

• Ultrasonik Kalorimetre

• GSM-Ä°nternet Modülü

• M-BUS Center (Okuyucu)

• Musluk su sayacı



Çalışma Prensibi:

Delta Uzaktan Telekontrol Sistemi kablolu (M-BUS) ile çalışır. Binadaki tüm sayaç ve kalorimetrelerin tüketim deÄŸerlerini M-BUS sistemi ile tek bir cihazda toplar ve hafızaya alır. Tüketim deÄŸerleri uzaktan okunarak daire içine girilmesine gerek kalmamaktadır.



Delta M-BUS sistemi tüm data puls çıkışlı M-BUS sayaçlarını ve kalorimetreleri 4 damarlı tek kablo ile birbirlerine baÄŸlar ve bilgileri M-BUS Center’e iletir.  M-BUS Center bilgileri toplar ve kablo, GSM veya internet aracılığı ile yönetim odasında kurulan bilgisayara aktarır. Yönetim bilgisayarda sayaçları tanımlar, okur, yasa ve yönetmeliklere uygun faturalandırır.



Yönetim (Åžekil 2):

Okuma ve Faturalama Yazılımı (Yönetim)

• Sayaç tanımlama ve raporlandırma

• Sayaç okuma ve faturalandırma

• Kesme vana kontrolü



Kesme Vana Opsiyonu (M-BUS Sistem):

Kullanıcının tesisata monte edilen kesme vanası M-BUS Sistemi ile yönetim tarafından kontrol edilir. Ä°stendiÄŸinde kesme vanası  %10 açık kalacak ÅŸekilde kapatılarak daire sıcaklığın yasal olarak 15°C ’nin altına düÅŸmesini engeller.



M-BUS Center Modülleri

• M-BUS Center Modülü (ZE):

Maksimum sayaç sayısı 250 adet, CPU (256kB hafızalı), LC Ekran 16x4 hücreli, RS232 ve Modem arayüzlü, 220 V ekstern baÄŸlantısı



• M-BUS Center Mini Modülü (MiniZE):

Maksimum sayaç sayısı 20 veya 60 adet, CPU, LC Ekran 16x2 hücreli, RS232 ve Modem arayüzlü, iÅŸletme yazılımı (PC-Software-Tool) dahildir.



• Repeater Modülü (RE):

Maksimum sayaç sayısı 250 adet, RS232 arayüzlü, direk PC-baÄŸlantılı ve 220 V ekstern baÄŸlantısı olup, okumak için M-BUS READ Yazılımı gerekmektedir.

• Mini Repeater Modülü (MiniRE):

Maksimum sayaç sayısı 3,20,60 adet, RS232 arayüzlü, direk PC-baÄŸlantılı ve  220V ekstern baÄŸlantısı, okumak için M-BUS READ Yazılımı gerekmektedir.



• M-BUS Read Yazılım Programı:

    Bilgisayar Yazılım Programı



• Sonuç ve Farklar



Delta Sıcak Su İstasyonu

• Tüm alt plakaya (istasyona) monte edilen ekipmanların tamamı Almanya’da üretilmektedir. Kelepçeler ses ve ısı kaybına dayanıklı ve yalıtımlıdır.

• Delta’nın tüm eÅŸanjörleri Almanya’da üretilir, GEA Markası 16 bar’a kadar dayanıklıdır.

• Borular kireç ve pas tutmayan paslanmaz çelikten oluÅŸmaktadır. BaÄŸlantılar ise pirinçten kullanılmaktadır.



Dikkat:

  Farklı markalarda kirece ve pasa karşı dayanıksız kaynaklı fileks baÄŸlantılar kullanılmaktadır. Bunlar kısa zamanda su kaçaklığına sebep olur.



• Delta patentli olan PM-Regülatör eÅŸanjörü sadece ihtiyaç olduÄŸunda ısı yolunu açar ve eÅŸanjörü ısı ile besler, muslukta sıcak su kapandığında eÅŸanjör yolu kapatır ve hemen soÄŸumaya geçer. Böylece eÅŸanjörün kireçlenmesi önlenir.



Dikkat:

Farklı markalarda eÅŸanjör daima sıcak kalmaktadır, bu durum eÅŸanjörün ömrünü çok hızlı bir ÅŸekilde azaltır.



• Delta’nın PM-Regülatörü DVGW (Alman Su ve Gaz BirliÄŸi) tarafından ruhsatlı olup en az 10 bar’a kadar dayanıklıdır. Avrupa BirliÄŸi ülkelerde, baÅŸta Almanya olmak üzere, içme suyu ile baÄŸlantı olan tüm ürünlerin DVGW ruhsatının olması ÅŸarttır. Bu belge ile ürünün insan saÄŸlığına zarar vermediÄŸi ispatlanır.



Dikkat:

Farklı markalarda Delta’nın kopyası edilerek DVGW ruhsatı olmayan veya buna benzer PM-Regülatorlerinin olduÄŸu bilinmektedir. Bunlar sistemin basıncına (10 bar) dayanıklı olmadığından, kısa sürede membran patlar veya içme suyuna kalorifer suyu karışır. Bu durumda suyun kullanılması insan saÄŸlığına çok ciddi zararlar verebilir.



• Delta tüm istasyonlarında zon vanasını istasyon içine dahil eder. Zon vanası çoklu kolonda ve farklı cephelerde kullanımı ÅŸart olan ekipmandır. Sistemin, dairelerin ve radyatörlerin farklı cephe ve uzaklıkta olması nedeni ile debi regülaj ayarı yapar.



Dikkat:

Zon vanasının olmadığı durumda veya zon vanası iÅŸletmeye alındığında, regülaj ayarı yapılmamış ise, ısı dağıtımı dairelere eÅŸit yapılamaz.



• Delta Sıcak Su Ä°stasyonlarında kalorifer ve ÅŸebeke suyu giriÅŸlerinde pislik tutucu filtreler mevcuttur.



Dikkat:

Merkezi ısıtma sisteminin boru tesisatında her zaman pislik oluÅŸmaktadır. Farklı markalarda filtrelerin ancak istasyon dışında monte edildiÄŸi görülmektedir. Bunlar istasyonun temizlenmesinde yetersiz kalmaktadır.



• Delta Sıcak Su Ä°stasyonlarında ÅŸebeke suyu giriÅŸinde debi sınırlayıcı diski mevcuttur.



Dikkat:

Yüksek binalarda hidrofor en üst katlara su basmak için, alt katlara debiyi ve basıncı yüksek verir. Farklı markalarda debi sınırlayıcı olmadığından su dağıtımı eÅŸit yapılamamakta ve basınç kontrol edilememektedir.



• Ä°stasyonun üst noktalarında sistemin hava yapma ihtimaline karşı hava purjörleri mevcuttur.



Dikkat:

Fiziksel olarak boru sistemde her üst noktada hava oluÅŸur. Sistemin iyi çalışması ve güç kapasitesini düÅŸürmemesi için hava alınması gerekir. Farklı markalarda hava purjörü bulunmamaktadır.



Delta Kalorimetre ve Otomasyon Gurubu

• Delta istasyonlarının her birinde kalorimetre montaj yeri bulunur. Buna uygun manÅŸonlu boru parçası ve kalorimetre ısı sensör soket baÄŸlantısı ile birlikte monte edilir. Harici bir sensör kovanına ihtiyaç yoktur.



• Delta %100 Alman ürünü olarak yüksek kalitede su sayaç ve kalorimetre üretir ve Türkiye’de ultrasonik kalorimetre kullanılması tavsiyesinde bulunur. Tüm sayaçlar ve kalorimetreler Almanya’da kalibre edilmiÅŸ olup Alman DVGW (Alman Su ve Gaz BirliÄŸi) tarafından verilen MÄ°D sertifikası ile teslim edilir.



Dikkat:

Alman ve MÄ°D sertifikalı ürünü olmayan sayaç ve kalorimetreler bu kalitede ayar hizmeti veremezler.



• Delta otomasyon grubu geliÅŸmiÅŸ olan elektronik bilgisine sahiptir ve yazılımı Türkçe’dir. EÄŸitimlerini Almanya’dan alan Delta sertifikalı Türk ve Alman mühendisleri ile hizmet verir.
