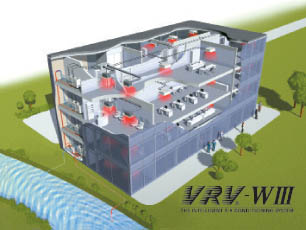

Daikin Su Soğutmalı VRV-WIII sistem, VRV teknolojisinin tüm imkanlarıyla su özelliklerinin birlikte kullanılmasıyla doğmuştur.

Daikin, 1982 yılında ilk hava soğutmalı VRV sistemin icadından sonra, yoğun Ar-Ge çalışmalarıyla, 2000’li yılarda su soğutmalı VRV sistemi tanıtarak daha geniş çözüm yelpazesine sahip olmuştur.

Sürekli artan Ar-Ge yatırımlarıyla beraber Daikin 2009 yılı itibariyle sektörde bir ilki daha gerçekleştirerek üçüncü nesil su soğutmalı ve jeotermal seri VRV-WIII sistemin lansmanını gerçekleştirmiştir.Su soğutmalı VRV sistemlerin hava soğutmalı VRV sistemlerden en büyük farkı, kondenserinin hava soğutmalı değil, su soğutmalı olmasıdır. Kondenserin su soğutmalı olmasıyla beraber, su soğutmalı VRV sistem dış hava şartlarından bağımsız yüksek verimlilikte konfor sunmaktadır. +10 ºC ila +45 ºC kondenser suyu giriş sıcaklıklarında çalışabilen bu sistem üstün teknolojisi sayesinde tam yüklerde 4,92* EER (parsiyel yüklerde bu değer 8’in üzerine çıkabilmektedir) ile çalışmaktadır. (* Bu değer %100 yükte 8 HP’lik dış ünitenin 30 ºC su giriş sıcaklığında, iç ortam sıcaklığının da 19 ºC YT olduğundaki değerleridir.)

/dokumanlar/

Su soğutmalı VRV-WIII sistemler aynı zamanda toprak kaynaklı ısı pompası olarak da kullanılabilmektedir. Daikin bu sistemler için özel olarak jeotermal VRV-III sistemi geliştirmiştir. Jeotermal VRV sistemler -10 ºC ila +45 ºC arasındaki kondenser suyu sıcaklıklarında çalışabilmektedir. Kondenser su tarafına etilen glikol ilavesi yapılmalıdır.

Su Soğutmalı VRV-WIII SistemininKullanım Alanları

• Çok yüksek veya çok geniş binalarda,

• Soğutucu akışkan kullanımının sınırlı olduğu binalarda,

• Mevcut su sisteminin değerlendirilebileceği yenileme projelerinde,

• Yer altı suyu, nehir, deniz gibi sınırsız su kaynaklarının bulunduğu bölgelerdeki projelerde,

• Düşük ses seviyelerinin istendiği projelerde (51 dB),

• Dış hava sıcaklığının normal şartların dışına çıktığı bölgelerde verimli soğutma ve ısıtma istenen binalarda.

Su Soğutmalı Sistemlerin Avantajları

 • Dış hava şartlarına hava soğutmalı sistemler gibi bağlı değildir. Temelde su giriş-çıkış sıcaklıkları önemlidir.

• COP / EER değerleri hava soğutmalı sistemlere göre çok daha yüksektir.

• Hava soğutmalı sistemlerin uygulanmasının güç olduğu sistemlerin çözümlerinde kullanılır

• Hava soğutmalı sistemlerdeki tek kademeli ısı geri kazanımı, su soğutmalı sistemlerde iki kademeli olarak hem gaz tarafında hem su tarafında gerçekleşir.

• Daha az soğutucu akışkan içerir.

• Dış üniteleri daha sessizdir (51 dB).

• İlk yatırım maliyetinde kondenser su devresi kurularak ekonomi sağlar. Katlar kullanıma açıldığı zaman VRV iç ve dış ünite montajları yapılabilir.

                                                                  Su Soğutmalı Sistem Özellikleri

                                                                  • Su Soğutmalı VRV-WIII sistem, toplam 300 metre bakır borulama mesafesine sahiptir.

• İlk jointten sonra en uzun iç ünite mesafesi 90 metreye çıkarılmıştır.

• İç üniteler ile dış üniteler arası maksimum kot farkı 50 metredir.

• İki iç ünite arası maksimum kot farkı 15 metreyi geçmemelidir.

• Dış üniteye en uzak iç ünite 120 metre mesafede olabilir.

Su soğutmalı sistem dış ünitelerinin boyutları küçük olduğundan 100 cm * 78 cm * 550 (Y*G*D) ve sessiz olduğundan istenilen iç mekanlara konulabilir.

Su Soğutmalı VRV-WIII sistemin gaz tarafı;

1. Su Soğutmalı VRV-WIII sistem dış ünitesi,

2. VRV sistem iç üniteleri,

3. Bakır Boru tesisatı,

4. Branşmanlar,

5. Kumandalardan oluşmaktadır.

Su Soğutmalı VRV-WIII sistemin su tarafı ise;

1. Açık ya da kapalı tip soğutma kuleleri,

2. Kazan,

Jeotermal tip Su Soğutmalı VRV-WIII sistemi kullanılırsa soğutma kulesi ve kazana gerek duyulmamaktadır.

3. Denge deposu

4. Eşanjörler

5. Frekans kontrollü pompalar

6. İki yollu on-off kontrollü vanalar

7. Genleşme Kapları

8. Pislik / Hava ayırıcılardan oluşmaktadır.

Daikin Su Soğutmalı VRV-WIII sistemler, 8 HP’den 30 HP’e kapasitelerde dış ünite yelpazesine sahiptir. Su Soğutmalı VRV-WIII sistemlerde 14 tip iç ünite kullanabilir.İşletmeler % 100 ısıl ihtiyaçlarına göre dizayn edilip, uygulaması yapılmasına rağmen yıl boyunca çok kısa sürelerde ancak %100 kapasitede çalışmaktadırlar. Genelde %50-70 kapasite aralığında çalışmaktadırlar.

Daikin su soğutmalı VRV-WIII sistemler ile klima santralleri de beslenebilir.

Daikin inverter teknolojisi sayesinde parsiyel yüklerde daha fazla enerji tasarrufu sağlayarak daha verimli çalışmaktadırlar. Grafik 1’de  8HP’lik bir dış ünitenin ısıtma ve soğutmada verimliklerini görebilirsiniz. Su giriş sıcaklığı 20ºC / Su Debisi 96 L-Dakika Isıtmada İç Oda Sıcaklığı: 20 ºC Kuru Termometre Soğutmada İç Oda Sıcaklığı: 18 ºC Yaş Termometre

Abdullah Onur ŞAHİN

Daikin Klima Pazarlama Ltd. Şti.
