Mustafa ZABUN
Friterm AR-GE Test Laboratuvar Mühendisi

Buhar odası soğutma sistemi ve ısı borusu (heat pipe), ısı transferinde faz değişimini kullanan pasif elemanlardır. Bu teknolojilerin ortak amacı, ısıyı düşük sıcaklık farklarıyla etkin şekilde taşımak veya yaymaktır. Klasik tek-fazlı iletim/taşınımda ısı akısı arttıkça sıcaklık gradyanları büyür ve toplam ısıl direnç yükselir. Faz değişimli yapılarda ise enerji taşınımının önemli kısmı buharlaşma–yoğuşma sırasında devreye giren gizli ısı üzerinden gerçekleştiği için, aynı geometrik kısıtlar altında daha düşük termal dirençle çalışmak mümkün olur.

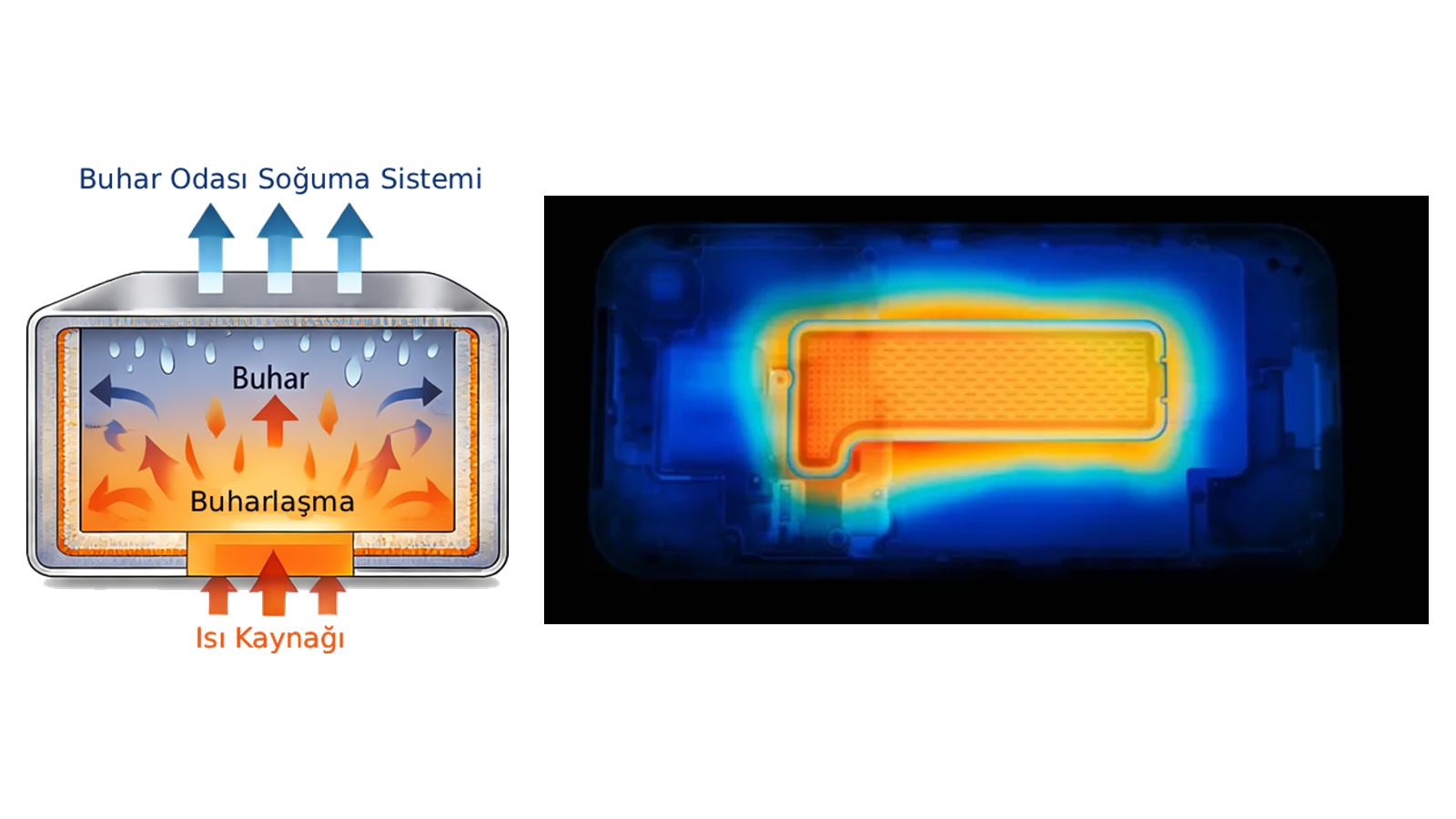

Buhar odası soğutma sistemi, düzlemsel geometride çalışan bir faz değişimli ısı transfer elemanıdır ve pratikte "ısıyı geniş alana yayma (heat spreading)" hedefiyle kullanılır. Yapı tipik olarak sızdırmaz metal bir gövde, vakumlanmış iç hacim, az miktarda çalışma akışkanı ve sıvının geri dönüşünü sağlayan bir kılcal yapı (wick) içerir. Isı kaynağıyla temas eden bölgede akışkan doygunluk sıcaklığına ulaştığında buharlaşır; oluşan buhar hacim içinde çok düşük akış direnciyle hızla yayılır ve daha soğuk yüzeylerde yoğuşarak ısıyı gövdeye aktarır. Yoğuşan sıvı, wick yapısı sayesinde kılcal kuvvetlerle tekrar sıcak bölgeye taşınır ve döngü pasif biçimde sürer. Mühendislik açısından bu sistemin en önemli katkısı, küçük bir alana yoğunlaşan ısı akısını daha geniş bir yüzeye dağıtarak, dış ortamla olan taşınım alanını “etkin” hale getirmesidir. Böylece taban üzerinde sıcak nokta sıcaklığı azalır, yüzey sıcaklık dağılımı daha homojen olur ve toplam ısı transferi aynı sıcaklık farkında daha kararlı gerçekleşir.

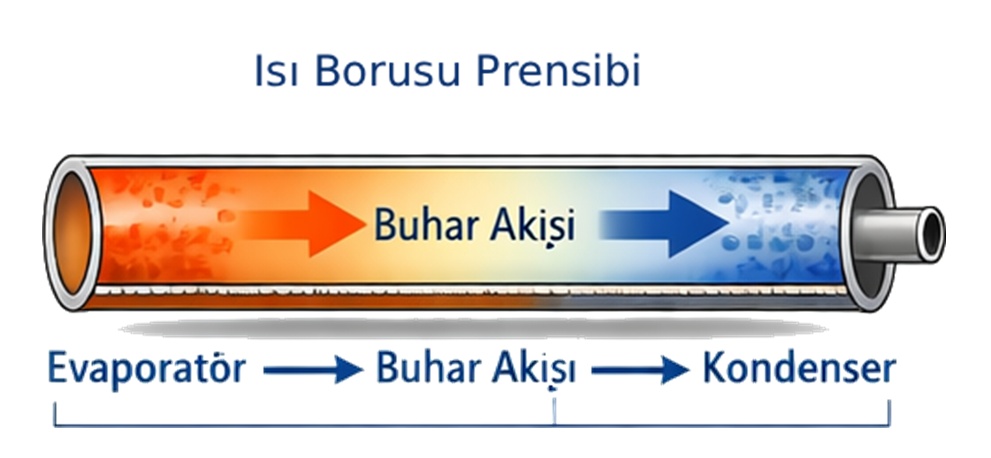

Isı borusu ise aynı faz değişimli prensibi, daha çok iki farklı nokta arasında ısı taşımak için boru geometrisinde uygular. Isı borusunda "evaporatör" bölgesi ısıyı alır ve akışkan buharlaşır; buhar fazı adyabatik bölümden geçerek “kondenser” bölgesinde yoğuşur ve ısıyı dışarı verir. Yoğuşan sıvı, kılcal yapı ile tekrar evaporatöre geri döner. Bu mekanizma, pompa veya kompresör gibi aktif elemanlar olmaksızın çalıştığı için “pasif ısı taşıma” olarak değerlendirilir. Isı transferi bakış açısıyla ısı borusu, ısıl direnç ağında kaynak ve alıcı bölgeler arasındaki iç direnci düşürür; bu sayede görece küçük sıcaklık yaklaşımıyla ısı taşınabilir. HVAC uygulamalarında asıl değer, ısıyı sistem içinde “doğru yere” taşıyarak yardımcı ısıtma/soğutma ihtiyacını azaltabilmesidir.

Nem alma prosesinde temel hedef, havadaki su buharını yoğuşturmak için batarya yüzey sıcaklığını çiğ noktası altına düşürmektir. Bu sırada havadan gizli ısı çekilir ve mutlak nem azalır. Ancak pratikte hava yalnızca nemini kaybetmez; aynı zamanda hissedilir (sensible) olarak da soğur ve çıkış havası istenenden daha düşük sıcaklığa inebilir. Konfor şartları veya proses gereksinimi nedeniyle çıkış havasının tekrar ısıtılması gerekebilir. Eğer bu yeniden ısıtma elektrik rezistansı veya sıcak su gibi ilave enerjiyle sağlanıyorsa, nem alma sisteminin toplam enerji tüketimi artar. Bu nedenle, nem alma kapasitesini artırırken yeniden ısıtma ihtiyacını azaltan pasif yaklaşımlar mühendislik açısından önem taşır.

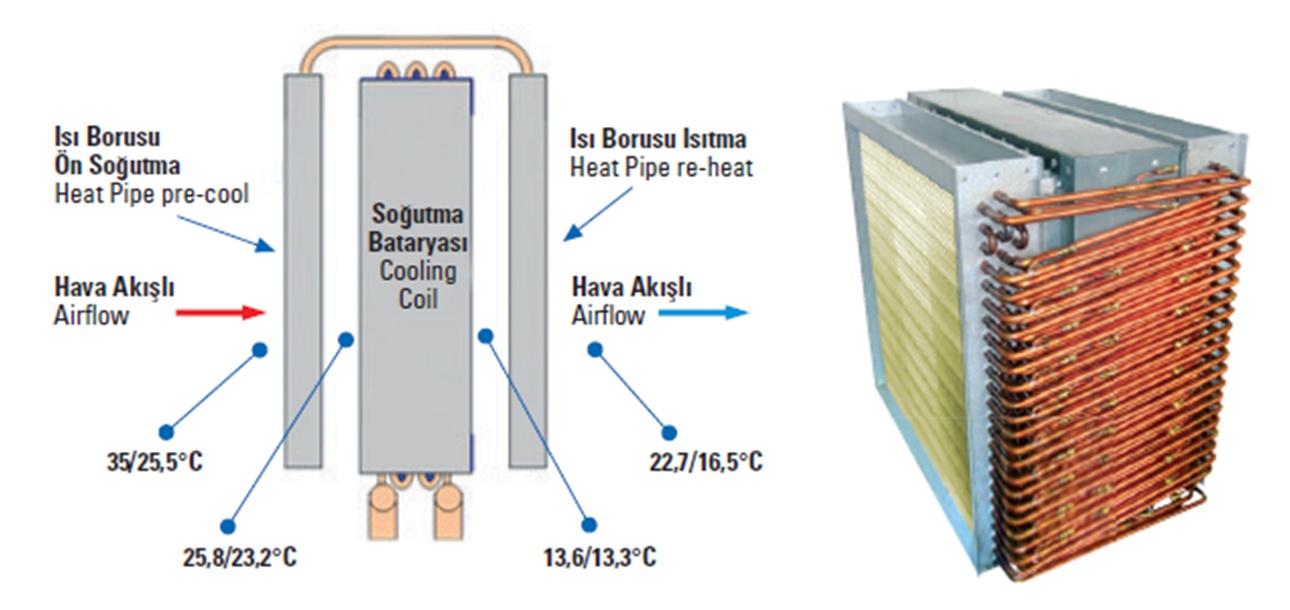

Atnalı (wrap-around) nem alma bataryası yaklaşımı, hava akış yolunda “ön soğutma + ana nem alma + yeniden ısıtma” etkisini batarya yerleşimiyle kurgulayarak bu probleme çözüm arar. Hava, nem alma bölümüne girmeden önce ön bölgede bir miktar ön soğutmaya maruz kalır; böylece ana nem alma bölümünde yoğuşma potansiyeli artar ve daha etkin nem çekimi mümkün olur. Ana bölümden çıkan hava ise çoğu zaman fazla soğuktur; atnalı geometrinin çıkış tarafında yer alan bölüm, havayı tekrar daha uygun bir sıcaklığa yaklaştırır. Bu yeniden ısıtmanın pasif şekilde yapılabilmesi, toplam enerji dengesi açısından kritik avantaj sağlayabilir.
