18 Aralık 2012 | TEKNÄ°K MAKALE 203. Sayı (kasım 2012)

4.922 kez okundu

Isı sayacı; debi ölçüm  ünitesi, hesaplama ünitesi ve sıcaklık sensörlerinden oluÅŸmaktadır. Debi ölçüm ünitesi, ultrasonik ses dalgaları kullanarak yüksek ölçme hassasiyeti saÄŸlayan ultrasonik ölçme prensibine dayalıdır. Hesaplama ünitesi, debi ölçüm ünitesinden ve sıcaklık sensörlerinden alınan verileri kullanarak enerji hesabı yapar.

05.12.2008 tarihli Binalarda Enerji Performansı YönetmeliÄŸi’ne göre;

Yeni binalarda; yapı ruhsatına esas olan toplam kullanım alanının 2.000 m2 ve üstünde olması halinde merkezi ısıtma sistemi yapılır.

Merkezi ısıtma sistemine sahip binalarda, merkezi veya lokal ısı veya sıcaklık kontrol cihazları ile ısınma maliyetlerinin ısı kullanım miktarına baÄŸlı olarak paylaşımını saÄŸlayan sistemler kullanılır.

Bu maddelere göre ülkemizde ısı sayacı kullanımı zorunlu hale gelmiÅŸtir.

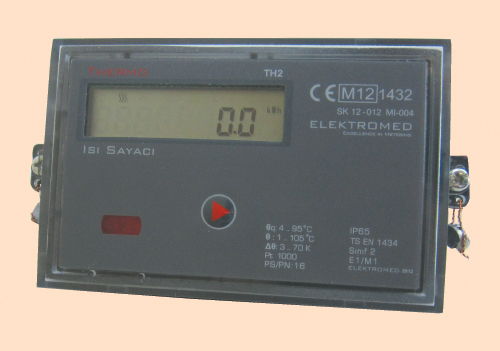

Thermo TH2 Serisi Ultrasonik Isı Sayaçları

Thermo TH2 serisi özellikle bölgesel ısıtma/soÄŸutma sistemlerinde su akışı ve enerji tüketimini ölçmek için tasarlanmış bir ultrasonik ısı ölçüm cihazıdır. DoÄŸru ve güvenilir bir ısı ölçüm cihazıdır.

Thermo TH2 serisi programlanabilir fonksiyonlar ve sök-tak haberleÅŸme üniteleriyle esnekliÄŸe büyük önem vermiÅŸtir. DN15’ten DN 40’a kadar olan ebat seçenekleri 0,01’den 20 m3/h’e kadar debi ölçümüne olanak saÄŸlar.

Özellikleri:

• Estetik tasarım,

• Yüksek performans ve hassas ölçüm,

• GeniÅŸ dinamik ölçüm aralığı,

• DüÅŸük basınç kaybı,

• Ölçüm için hareketli parçası olmadığından hiç yıpranma ve aşınma olmaz,

• Ultrasonik ölçüm boru iç yüzeyinde oluÅŸacak katmanlardan etkilenmez,

• Ölçüm sistemi sudaki kimyasal ya da manyetik parçalardan etkilenmez,

• Yatay ya da dikey istenilen açıda monte edilebilir.

Thermo TH2 Serisi Isı Sayaçları 3 ana üniteden oluÅŸur;

Ultrasonik Akış Ölçüm Ünitesi

Ultrasonik debi ölçer transdüserler arası ses sinyalinin aynalar yardımıyla transferiyle ölçüm yapar. Bu modern teknolojinin uygulanması sayesinde ölçümler hassas ve güvenilir olup, 20 yıldan fazla istikrarla çalışabilir.

Sıcaklık Ölçüm Ünitesi

Alman Jumo marka Pt 500 veya Pt 1000’ler kullanılmıştır. Kalibrasyonu yapılmış, sertifikalı prob çiftleri halindedir. GiriÅŸ su sıcaklığı ölçüm probu akış ölçerin bulunduÄŸu sayaç gövdesi ile tümleÅŸik haldedir. DönüÅŸ su sıcaklığı ölçüm probu ise tesisatın dönüÅŸ suyu yönünde uygun bir noktaya ayrı olarak monte edilmektedir. Kablo boyu ise 1.5 m ile 3 m arasında deÄŸiÅŸebilmektedir.

Hesaplayıcı Ünite

Akış Ölçüm Ünitesinden elde edilen debi ve sıcaklık ölçüm ünitesinden elde edilen sıcaklık bilgilerini kullanarak enerji hesabı yapan ünitedir. Software olarak kalibrasyonu fabrika ortamında yapılmaktadır.

Hesaplanan enerji ve diÄŸer bilgiler buton vasıtasıyla LCD ekranda gösterilir. Optik port veya haberleÅŸme ünitesi vasıtasıyla da bu bilgilere uzaktan eriÅŸilebilir.

HaberleÅŸme Üniteleri

Thermo TH2 Serisi Isı Sayaçları farklı haberleÅŸme ünitelerine sahiptirler.

• RS485

• Radyo Modem

• Pulse Çıkışı

• M-BUS

1. RS485

Bu modül dahili pille beslenir. 32’den fazla bağımlı (slave) sayaç aynı anda baÄŸlanabilir.

2. Radyo Modem

• Radyo Modem lisans gerektirmeyen serbest frekans bandlarında kullanılabilir.

• Modülün dahili anteni vardır.

• Radyo Modem Wireless M-BUS radyo ağına uygun dizayn edilmiÅŸtir (EN 13757-4’e göre).

• Okunan veri otomatik olarak sistem yazılımına RF haberleÅŸme ünitesi vasıtasıyla aktarılır.

• Radyo Modem puls çıkışı ile kullanılabilir.

• Radyo Modem dahili pil ile çalışır.

3. Pulse Çıkışı

Açık Kollektor (EN 1434-2:2007, Madde 7.1.3)

Pulse DeÄŸeri: 1 kWh/pulse

Puls Süresi: 10 ms

Gerilim: 5…30 VDC

Akım: 1…15 mA

4. M-BUS

M-BUS modülü M-BUS ağı tarafından beslenir. Bu nedenle sayacın dahili beslemesinden bağımsızdır. Modül, birincil (primary), ikincil (secondary) ve geliÅŸmiÅŸ ikincil (enhanced secondary) adreslemeyi destekler.

Ä°zolasyon Gerilimi: min 2 kV

MBUS okuma sistemi tasarlanırken rakiplerine göre avantaj sayılabilecek aÅŸağıdaki kriterler göz önünde bulundurulmuÅŸtur.

1. Uluslar arası standartlaÅŸmış sayaç okuma arayüzü sayesinde tüm segmentlerdeki (elektrik su gaz Isı Sayacı) sayaç verilerini modelleyebilme ve okuma

2. Uzun mesafelerden çok sayıda sayaç okunabilmesi

3. DüÅŸük enerji tüketimi

4. Yüksek veri transfer hızı (300 - 115200 baudrate)

5. Veri güvenliÄŸi (DES, AES128)

6. BaÄŸlantı –montaj kolaylığı (polarite farkı yok)

7. Kablolu ve kablosuz uygulamalar için standart oluÅŸturması

MBUS  kilometrelerce mesafeden, yüzlerce sayacın okunmasını güvenli ÅŸekilde saÄŸlayan sayaç okuma, izleme ve kontrol sistemleri için uluslar arası kabul gören standartlar geliÅŸtirilmiÅŸtir.

Teknik Özellikler

Otomatik Isı Ayar İstasyonu

Elektromed Ankara tesislerinde üretilen Thermo Isı Sayaçları ayar istasyonlarında TSE standartlarına (TS EN 1434) uygun olacak ÅŸekilde kalibre edilmektedirler. Hacim, sıcaklık ve enerji ölçümlerinin ayrı ayrı kalibre edildiÄŸi ayar istasyonlarında aynı anda 12 sayaç test edilebilmektedir.

Test ve ayar iÅŸlemleri optik port vasıtasıyla tamamıyla otomatik yapılmaktadır. Her bir sayacın hacim, sıcaklık ve enerji ölçümleri test sonuçları üretim otomasyon programına kaydedilmekte ve izlenebilirlik saÄŸlanmaktadır. Uluslar arası bir kuruluÅŸtan akredite olan bu istasyonun yatırımını yapan Elektromed Türkiye’de bir ilke daha imza atarak, sektörün öncülüÄŸünü yapmaktadır.



---
