Soğutma Sistemlerinde Performans Analizi

Soğutma sistemleri ile ilgilenen mühendisler, teknisyenler ve servis sorumluları mekanik manometreler, termometreler ve sıcaklık/basınç grafikleri ile çalışırlar. Yeni nesil dijital soğutma analizörleri, kullanılan bu cihazların tüm işlevlerini ve fazlasını tek bir cihaz ile sunmaktadır.



Soğutma sistemlerinin soğutma performansını ölçebilmek için aşırı ısınma (superheating) ve aşırı soğuma (subcooling) değerlerinin hesaplanması önemlidir. Cihazın yüksek basınç ve alçak basınç bağlantılarını yaptığınızda, bağlanılan noktadaki basınç değerleri ve seçilen soğutkana göre mevcut basınç değerindeki kaynama / yoğuşma noktası sıcaklıkları ekranında görüntülenebilmektedir.  Aynı zamanda evaporatör veya kondenserin üzerine sabitlenen sıcaklık sensörü sayesinde mevcut sıcaklık değerleri de görülebiliyor. Peki biz bu ölçümlere neden ihtiyaç duyuyoruz?

• Kompresörü sıvıdan korumak

• Genleşme elemanının önünde sıvı olmamasını garantisi altına almak

• Kompresör verimi

• Yağ geri dönüşü iyileşmesi

• Genleşme ventili bozuk olabilme ihtimali

• Evaporatör küçük olabilmesi.

• Eksik/Fazla gaz ihtimali

• Soğutma kapasitesi izlenmesi



Yukarıda belirtilen, soğutma sisteminin performansını etkileyen bu faktörler hakkında bilgi sahibi olabilmek için ölçüm cihazı kullanılıyor.

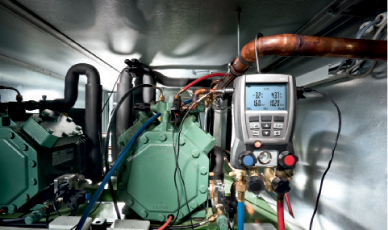

Testo dijital manifold ailesiyle, evaporatör ve kondenserde basınç değerleri ölçülürken, diğer vanadan vakum bağlantısı veya soğutkan eklemek için tüp bağlantısı gerçekleştirilebiliyor. Testo dijital manifoldlarda seçilebilir 40 adet soğutkan bilgisi mevcuttur. Bu sayede soğutma cihazı hangi soğutkan ile çalışırsa çalışsın analizi yapılabiliyor. Yani bütün soğutkan tipleri için tek bir analiz cihazı.



Avantajlar:

• 40 adet akışkanın hafızasında kayıtlı olması

• Dijital ve hassas olarak yüksek / alçak basınç değerlerini göstermesi

• Doyma sıcaklıklarını ölçmesi

• Cihaza takılabilen 2 adet sıcaklık sensörü sayesinde superheat/subcool değerlerini anlık olarak ekranda göstermesi

• Ortam sıcaklığındaki değişimden etkilenmeksizin azot testi yapması

• Vakum değeri ölçümü



Yeni dijital manifoldlar hemen hemen tüm soğutma sistemleri için uygundur çünkü tüm standart soğutkan türleri cihaz içinde kayıtlıdır.



Cihaza azot testi esnasında dış ortam sıcaklığını da ölçerek basınç değerlerini düzeltmektedir.  Bu sayede olası bir basınç düşüşünün kaçak nedeniyle olduğu garanti altına alınır, ortam sıcaklığındaki değişme sebebiyle basınç değerlerinde değişme gözükmez.
