Delta Güneş Enerji Sistemleri 365 Gün Havadan ve SudanIsıtma ve Sıcak Su

Delta Güneş Enerji Sistemleri  365 Gün Havadan ve SudanIsıtma ve Sıcak Su

8 Haziran 2012 | TEKNİK MAKALE
197. Sayı (MAYIS 2012)
8.051 kez okundu

Delta Güneş Enerji Sistemleridelta
Delta Güneş Enerji Sistemleri güneşten kazanılan enerji suyu ısıtır ve depolar. Güneşin yeterli olduğu durumlarda güneş enerjisi sistemin merkezi ısıtma kazan hattına devreye girmesiyle kazan suyunu destekler.

Delta Güneş Enerji İstasyonları ile güneşten elde edilen enerjiyi Depolama Akümülasyon Tankını ısıtma suyu ile besler. Güneşin yetersiz olduğu durumda devreden otomatik çıkar. Akümülasyon Tankta depolanan enerji (ısıtma suyu) hem kalorifer hattını besler hem de sıcak su istasyonlar ile katlara kullanım sıcak suyunu dağıtır.

1. Delta Güneş Enerji Kolektörleri
Yüksek verimli Delta Güneş Enerji Kolektörleri merkezi ısıtma kaskad sistem için tasarlanmıştır. Dikey kolektörler, bakır borulu, selektif alüminyum absorberli özel solar anti refleks cam (güneş geçirgenliği %92), güneş enerjiyi ısıtma suyu yüksek derecede transfer eder.

Montajı kolay olan Düz Çatı Montaj ve Kolektör Bağlantı Setleriyle teslim edilir.

1) Delta Güneş Kolektörü (DelSun V)
Montaj Şekli                                       Dikey
Yükseklik                                           2065 mm
Genişlik                                              1160 mm
Derinlik                                                93 mm
Brüt Kolektör Yüzey Alanı                2,40 m²
Net Absorber Alanı                          2,04 m²
Isı Verim                                            % 81
Cam anti refleks
Güneş Geçirgenliği                        % 92
Çalışma Basıncı                            10 bar
Maksimal Sıcaklığı                         204°C
Ağırlık                                                45 kg

2) Kolektör Bağlantı Seti

2 Kolektör Grubu: 1 ad. Ana Bağlantı Setidelta
3 Kolektör Grubu: 1 ad. Ana Bağlantı Seti
                                   1 ad. Ek Bağlantı Seti 1
4 Kolektör Grubu: 2 ad. Ana Bağlantı Seti
                                   1 ad. Ek Bağlantı Seti 1
3) Düz Çatı Montaj Seti
Dikey Kolektörler için montaj ayakları, ayarlanabilir derecelik açısı.
2 Kolektör Grubu: 3 ad. Ayak, 2 ad. Profil (kısa)delta
3 Kolektör Grubu: 4 ad. Ayak, 2 ad. Profil (uzun)
4 Kolektör Grubu: 2 ad. 2’li Kolektör Grubu
Güneş Enerji Sistemleri

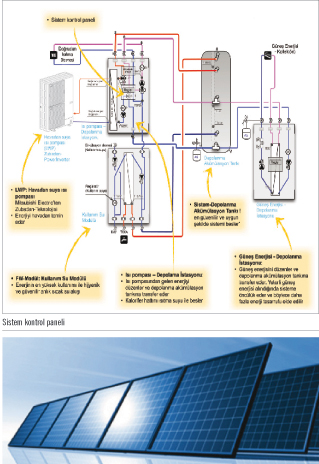

Delta Güneş Enerji Sistemleri güneşten kazanılan enerji suyu ısıtır ve depolar. Güneşin yeterli olduğu durumlarda güneş enerjisi sistemin merkezi ısıtma kazan hattına devreye girmesiyle kazan suyunu destekler. Delta Güneş Enerji İstasyonları ile güneşten elde edilen enerjiyi

Depolama Akümülasyon Tankını ısıtma suyu ile besler. Güneşin yetersiz olduğu durumda devreden otomatik çıkar. Akümülasyon Tankta
depolanan enerji (ısıtma suyu) hem kalorifer hattını besler hem de sıcak su istasyonlar ile katlara kullanım sıcak suyunu dağıtır.

2. Delta Güneş Enerji İstasyonları
Güneş Enerji İstasyonu - Solar 20 (Solar 30)d
Fişe hazır olan güneş enerji istasyonu. Komple alt plakaya monte edilmiş köpük kapaklı, paslanmaz çelik plakalı bakır lehimli eşanjör (yalıtımlı) ve paslanmaz borular, Dijital panolu (LCD ekranlı) Regülatör 230V, 2 adet Sirkülasyon Pompası (primer/sekünder), Emniyet grubu dahil (güneş panel tarafı 6 bar, kazan tarafı 3 bar), termometre ve vana grupları dahil.

Beslediği güneş panel alanı :                12m² (20 m²)
Bağlantılar (PN6) :
Gidiş Güneş Enerji :                                1” (iç diş)
Dönüş Güneş Enerji  :                             1” (iç diş)
Gidiş Kazan/Akümülasyon Tankı :        1” (iç diş)d
Dönüş Kazan/Akümülasyon Tankı :       1” (iç diş)
Elektrik  :                                                      230V
Ağırlık  :                                                        120 kg
Ebatlar  :                                                      ExYxD= 450x530x283mm

Güneş Enerji İstasyonu - Solar Maxi 75 (150)
Fişe hazır olan güneş enerji istasyonu. Demir çelik profil içinde komple monte edilmiş paslanmaz çelik plakalı bakır lehimli eşanjör (yalıtımlı) ve paslanmaz borular (28x1,2), Dijital panolu (LCD ekranlı) Regülatör 230V, 2 adet Sirkülasyon Pompası (primer/sekünder), Emniyet grupu dahil (güneş panel tarafı 6 bar, kazan tarafı 3 bar), termometre, manometre ve vana grupları dahil.

Beslediği güneş panel alanı :                      75 m² (150 m²)
Bağlantılar (PN6):
Gidiş Güneş Enerji :                                       DN 32 (iç diş)
Dönüş Güneş Enerji  :                                   DN 32 (iç diş)d
Gidiş Kazan/Akümülasyon Tankı :               DN 32 (iç diş)
Dönüş Kazan/Akümülasyon Tankı:              DN 32 (iİç diş)
Elektrik  :                                                            230V
Ağırlık  :                                                              120 kg
Ebatlar   :                                                           ExYxD= 1200x1350x600mm

Isı Pompa Sistemi

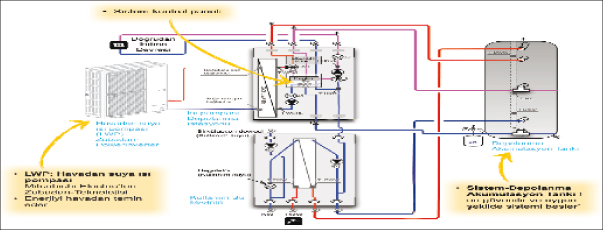

%100 yenilenebilir kaynağı olan havadan suya ısı pompası ve güneş enerji Sistemleri 365 gün ısıtma suyu vermektedir. Havadan Suya Isı Pompası ve Güneş Enerji Sistemi ile güneşin yeterli olduğu durumlarda önce sistemin güneş enerji devreye girmesini sağlar, güneşin yetersiz olduğu durumda güneş enerji devreden çıkar ısı pompası devreye girer.

 Isı pompa modülü ile havadan aldığı enerjiyi ısı aktarımı sağlayarak suyu ısıtır, depolama akümülasyon tankını sıcak su ile depolandırır. Akümülasyon Tankta depolanan enerji (ısıtma suyu) hem kalorifer hattını besler hem de sıcak su istasyonlar ile katlara kullanım sıcak suyunu dağıtır.

3. Delta Isı Pompaları
Yüksek verimli Delta Isı Pompası merkezi ısıtma kaskad sistem için tasarlanmıştır. Kış koşullarında bile 55°C ısıtmayı garanti eder. COP değeri yüksek olan ısı pompası 10kW ısıtma enerjiyi havadan suya üretmek için saatte sadece 2,5kW elektrik gücü harcar.

1. İç Ünitesid
Yüksek verimli plaka ve yalıtımlı eşanjör (45bar, 40/50 plaka sayısı)
Yüksek Verimli Sirkülasyon Pompası
Soğutucu gaz (gidiş/dönüş) bağlantısı
Sistem Regülatörü (dijital):
- Defrost kotrolü
- Yüksek/Düşük sıcaklık ayarlama kontrolü
- Isı Pompanın güç kontrolü

2-Dış Ünitesi
Mitsubishi havadan suya ısı pompası, Zubadan Teknolojisi
Isıtma Kapasitesi:
11/14kW (kaskad olduğunda: 44/56kW’ya kadar yükseltilebilir)d
%100 oranında ısıtma gücü (dış ortamı
15°C’ye kadar +55°C sıcak su üretir)
COP değeri: 4 üzeri
Soğutucu Gaz: R410

Delta, ürünlerini Almanya’da üreterek Türkiye’de bölge bayilikleri aracılıyla dağıtımını gerçekleştirmektedir.
