Delta (%100 Alman ürünü “Made in Germany” olarak) yüksek kalitede ultrasonik kalorimetreler, ortak şirketi İtron grubu olan Allmess tarafından üretilmektedir. Tüm ultrasonik kalorimetreler Almanya’da kalibre edilmiş olup PTB (Federal Cumhuriyeti Almanya Fizik ve Teknik Laboratuar Braunschweig ve Berlin) tarafından verilen MİD ve CE sertifikası ile teslim edilir.



Delta ultrasonik kalorimetreler (Ultramaxx) bakım ve kalibrasyon gerektirmeyen, manyetik olmayan, mekanik döner aksam bulunmayan yüksek ölçüm hassasiyetindedir.

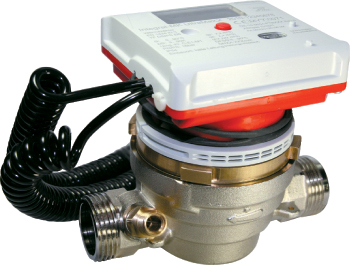

Ultrasonik Kalorimetre (Ultramaxx):

Şimdiye kadar ilk olan Allmess patentli Delta İntegral-MK UltraMaxx Ultrasonik Kalorimetreler nominal debi olarak 1,5 ve 2,5 m³/h ölçüm yapmaktadır, gövde, kapsül ve hesaplayıcı olmak üzere gelişmiş teknolojisi ile 3 üniteden oluşmaktadır. Gövdesi DN15(3/4”) ve DN20(1”) gerektiğinde sistem çalışırken demonte edilerek değiştirilebilir veya gövdeye tapa takılarak sistemin devam çalışmasını sağlar. Hesaplayıcı kapsüle ve duvara monte edilebilir özelliktedir. Bakımı olmayan kapsül ünitesi Avrupa Standartlarına (EN 1434) uygun, MİD (Manyetik İndüktif Debimetre) belgeye göre kalibre edilir, yüksek ölçüm hassasiyetlidir.



Çalışma Prensibi:

Delta İntegral-MK UltraMaxx Ultrasonik Kalorimetre, enerji tüketim ölçümünü Elektronik Işın Teknolojisi fark zaman akım ile yapmaktadır. Kapsül iki noktadan “A” ve ”B” ultrasonik sinyalleri gönderir ve alır. Sinyal dönüştürücü “A-B” ve “B-A” ya geçen ultrasonik sinyallerin fark zamanını hesaplayarak akım gücünü ve yönünü ölçer.



Teknik Özellikleri:

Hesaplayıcı

Sıcaklık Aralığı: 0…150°C Sıcaklık Farkı: 3…150°C

Çevresel Sıcaklığı: 5…55°C

Uygulama Sınıfı: EN 1434-3, Sınıf C,

MİD: E1, M1

Pil Ömrü: 6+1 yıl



Koruma Sınıfı: IP54

Sensör: Pt500 (Tip DSD6)

Sensör Çapı: Ø6,0 mm  (düz

kablo-uzunluğu 1,2 m)

LCD-Çözünürlüğü: kWh 99999999

MWh 99999,999 m³

        999999,99

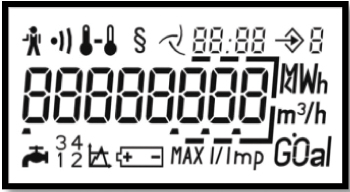

LCD-Ekranı:

Çok fonksiyonlu LCD-Ekranı kullanıcının enerji tüketimi (kWh), hacmi (m³), suyun anlık debimetresi (l/h), gidiş ve dönüş hattın sıcaklığı (°C), enerji verimi (kW) ve 18 ay son değerlerini gösterir. Ayrıca arıza bilgilerini kayıt eder, akış yönünü tanır, kirlilik derecesini gösterge ile uyarır. Optik ara yüzlüdür. Faturalama bilgileri M-BUS, Puls Çıkış ve RF Sisteme iletir.



Ölçüm Aralığı Karşılaştırması:

Delta İntegral-MK UltraMaxx Ultrasonik Kalorimetre, enerji tüketim ölçümünü Elektronik Işın Teknolojisi ile yüksek performansa sahiptir, 3 farklı ölçüm yapan standart kalorimetrelerin (qp=0,6, qp=1,5 ve qp=2,5 m³/h) özelliğini uygular. Ölçüm Aralığı: 2 ile 3.000 litre/saat

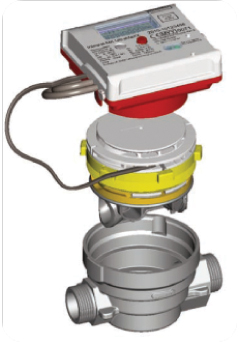

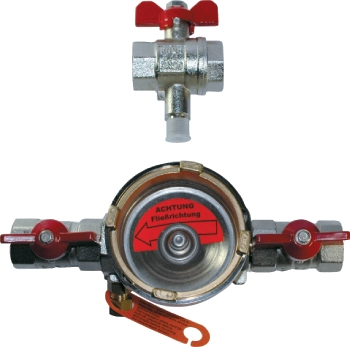

Alt Gövdesi (Montaj Şekli):

Delta İntegral-MK UltraMaxx Ultrasonik Kalorimetreler 2 parçadan oluşur:

1. Kapsülü (Hesaplayıcısı)

2. Alt Gövdesi (Termokuple Vana ile birlikte)

Tek parçadan olan alt gövdesi işletmeye alınmadan önce Termokuple Vana ile birlikte gidiş ve dönüş hattına monte edilir, boru laması yıkanır ve su basılır. Sistemi devreye aldıktan sonra Delta Servis tarafından kapsülü gövdesine monte edilir.

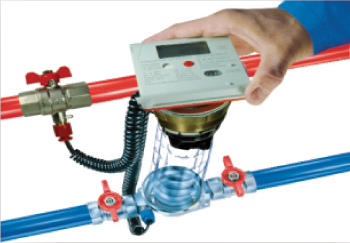

Montaj Şekli:

• Gidiş Hattı (Kırmızı): Termokuple Vana

• Dönüş Hattı (Mavi): Kalorimetre Gövdesi

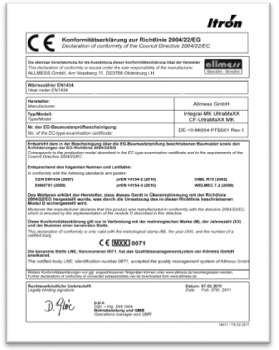

MİD Belgesi:

Allmess patentli Delta İntegral-MK UltraMaxx Ultrasonik Kalorimetreler Avrupa Standartlarına (EN 1434) uygun, Federal Cumhuriyeti Almanya Fizik ve Teknik Laboratuar Braunschweig ve Berlin (PTB) tarafından belgelendirilmiştir.

MİD-Belge-No: DE-10-MI004-PTB001

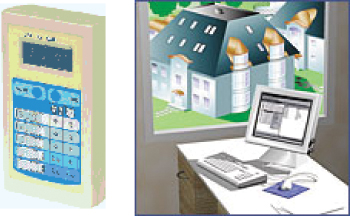

İletişim Modülleri:

Delta İntegral-MK UltraMaxx Ultrasonik Kalorimetreler elektronik ara yüz 3 farklı İletişim modüller ile çalışır:

1. M-BUS Sistemine (EN 13757-3) uygun,  kablolu, uzaktan kontrollü, ayrıca 4 adet puls çıkışlı su sayacı (M-BUS) bağlana bilinir.

2. Puls Çıkış (Ön Ödemeli Sistem için uygundur)

3. RF-Sistem (kablosuz, el terminal ile uzaktan kontrol edilir)



Delta, ürünlerini Almanya’da üreterek Türkiye’de bölge bayilikler aracılıyla dağıtımını gerçekleştirmektedir.
