Kelebek Vanaların Montajında Dikkat Edilecek Hususlar

6 Ocak 2012 | TEKNİK MAKALE
192. Sayı (ARALIK 2011)

3.874 kez okundu

Bağlantı tipleri farklı olsa da gerek Wafer (sandwich) ve gerekse Lug tipi kelebek vanaların tesisat üzerine montajında dikkat edilmesi gereken noktalar vardır.

Şekil 1 ister cıvata ile bağlansın isterse saplama ile bağlanmış olsun, doğru montajı yapılmış wafer bağlantı DUYAR

tipine sahip kelebek vanayı gösterir.

Tesisatta ara bağlantı ve kesme vanası olarak kullanılabilen bir vana tipidir. Sonlandırıcı olarak kullanılmak istendiğinde ek bir flanş bağlantısı gerekmektedir.

Şekil 2’de görüldüğü gibi bağlantı ekseni tek veya çift taraflı olarak aynı eksende olmalıdır.

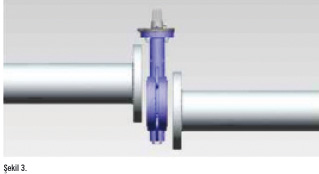

Bu ve benzeri montaj tipleri uygun olmayan bağlantı tipleridir. Bu tip olumsuz durumlar kompansatör gibi herhangi ek ekipman ile DUYAR

giderilmemelidir (Şekil 3).

Kelebek Vanalar asla tam açık pozisyonda monte edilmeye çalışılmamalıdır.

Bu durumda kapama elemanı olarak çalışan dairesel disk (klape) zarar görür ve tesisat üzerine montaj sonrası sızdırmazlık bozulur (Şekil 4).

Kelebek Vanalar için en uygun montaj pozisyonu vananın yarı açık pozisyonunda montajıdır. Tam kapalı pozisyonda yapılan montaj yandaki sıkıştırma kuvveti nedeniyle kauçuk malzemenin dairesel diski sıkıştırır. Montaj sonrası vananın her açma kapama uygulamasında kauçuk malzemenin zedelenmesine neden olur.
