Duyar Vana’dan Yeni Tip Wafer Çalpara (Swing) Çekvalf

Duyar Vana’dan Yeni Tip Wafer Çalpara (Swing) Çekvalf

13 Aralık 2011 | TEKNİK MAKALE
191. Sayı (KASIM 2011)		1.501 kez okundu

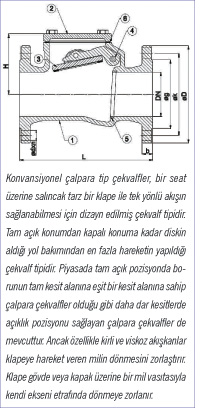

Aşağıdaki şekilde de görüldüğü gibi tek yönlü olarak hareket eden akışkan mil (4) etrafında hareket eden klapeyi (3) yukarıya doğru hareket ettirir ve akışkan yolu açılır.  Akışkan ters yönde hareket ettiği zaman ise klape (3) ters yönde hareket ederek seat (5) üzerine oturur ve tam sızdırmazlık sağlanır.
duyar
Yeni tasarım çalpara çekvalf wafer tip özelliğe sahiptir. Klapenin akışa yöne dış konkav olması akış direncinin konvansiyonel çalpara tip çekvalflere göre düşmesini sağlamıştır. Hesaplamalı Akışkanlar Dinamiği yöntemi kullanılarak bu durum açıklığa kavuşturulmuştur.

Ürün EN 558 – Alından alına boyutlar standardına göre değerlendirildiğinde 16 nolu seriye uyar, dolayısıyla ağırlık bakımından farklı seriye göre üretilen ve flanşlı ürünlere göre oldukça hafif ve taşınabilir özelliktedir.
duyar

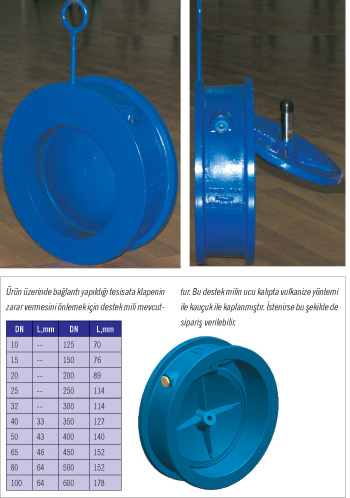

Ürün, üzerine monte edilmiş bir adet kanca ile hem kolayca taşınabilir, hem de kolayca tesisata bağlanabilir.
Yukarıdaki tabloda farklı anma ölçülerine göre üretilen ürünlerin alından alına (L) boyutu  mm cinsinden verilmiştir.

Dr. Mak. Müh. Süleyman TOKAY
Ar-Ge Danışmanı / Duyar Vana Mak. San ve Tic. A.Ş.
