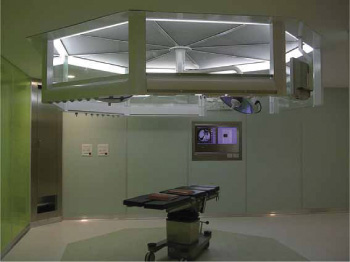

TECNAIR H serisi Paket Hijyenik Ameliyathane Klimaları, her türlü %100 taze hava veya karışım havası koşullandırmaları için tasarlanmıştır. Referans ortama göre odadaki yüksek veya alçak basıncı kontrol edebilen dinamik sisteme sahiptir. Direkt genleşmeli bataryalı OHA ve sulu bataryalı OHU serileri; genel ameliyathaneler, özel ortopedi ameliyathaneleri, düşük sıcaklıkta kalp ameliyatı yapılan ameliyathaneler, yoğun bakım üniteleri, sterilizasyon odaları, teşhis odaları, virüs tedavisi, yanıcı, nükleer, zehirli, radyoaktif ya da, genel olarak kirlenmiş materyaller, biyoteknoloji ve patolojik anatomi laboratuarları, morglar için tasarlanmıştır.



Ameliyathane klimalarının en önemli görevi, kimyasal ve bakteriyolojik kirlenmeyi önlemektir. H Serisi Ameliyathane Klimaları DIN 1946 bölüm 4 Standardına göre tasarlanmıştır ve Almanya TÜV tarafından onaylamıştır. Üniteler, hava kaçak testlerine uygundurlar ve yüksek/alçak basınçta hava kaçağı oluşturmazlar. Hava dağıtım ünitelerinin tasarımı bakımından EN1866’ya göre en üst sınıf “B” olarak sınışandırılmıştır. Almanya TÜV tarafından test edilerek geçerliliği onaylanmıştır.



Temel Modeller

OHA: Hava ya da sulu tip kondenser ile uyumlu direkt genleşmeli soğutma devresi

OHU: Soğutma grubu ile çalışacak sulu batarya

OHA HR: Hava ya da sulu tip kondenser ile uyumlu ve ısı geri kazanımlı direkt genleşmeli soğutma devresi

OHU HR: Sulu batarya ile çalışacak soğutma grubu ve ısı geri kazanım sistemi

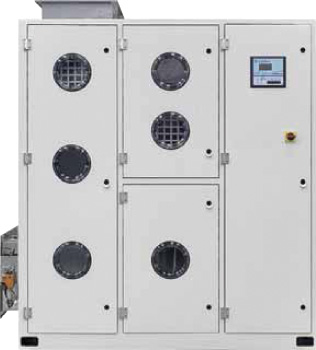

Ünitenin Yapısı

Yapı, en az seviyedeki hava kaçağını sağlamak üzere kaynakla birleştirilmiş çelik profillerden meydana gelmiş, kum püskürterek temizlenmiş, reçine kaplanmış ve en son 60 mikron kalınlığında beyaz epoksi ile boyanmıştır. Bu işlemler, sterilizasyonu en üst seviyede garanti etmektedir.



Sterilizasyon için kullanılan gazların alüminyum üzerinde korozif etkisi vardır. Tecnair ameliyathane klimalarının bataryalarında kullanılan alüminyum kanatçıklar bu korozyonu engellemek için koruyucu madde ile kaplanmıştır. Distribütörleri paslanmaz çeliktir.



Paneller ses ve ısı izolasyonu sağlamak için 25 mm (dış ortama montajda 50 mm) kalınlığında çift cidarlı, poliüretan köpükten üretilmiştir. Ön paneller, ünite çalışırken, açmadan ünitenin içini kontrol etmeyi sağlayacak gözetleme camlarına sahiptir. Bu sayede iç hava kalitesinden ödün verilmemektedir. Panellerin, anahtarlı kilitleri ve buhara dayanıklı sterilize malzemeden üretilmiş contaları ünitenin içine ulaşımı ve bakımı kolaylaştırır.



Kolay Hijyen Sağlanması ve Sterilizasyon: H Serisi üniteler, hava akımıyla doğrudan etkileşim halinde olan bütün iç parçaların hijyeninin sağlanmasını ve sterilizasyonunu en etkili şekilde sağlar.



Lejyonel Hastalığı Riski Taşımaz: H Serileri ameliyathane klimaları, içinde Lejyonel hastalığı barındıran bakteri kolonilerinin üremesini engelleyecek şekilde tasarlanmıştır. Kullanılan yüksek kaliteli malzemeler ve en riskli bölümlerin (yoğuşma tavası, su tuzakları, bataryalar vs.) kolay temizlenebilmesi ile en üst seviyede hijyen sağlanır.



Yüksek ve Sürekli Taze Hava Akımı: Anestetik gazdan meydana gelen kimyasal kirlenme filtrelenemez, fakat yüksek temiz hava miktarıyla seyreltilmelidir. Filtrelerin ilerlemekte olan tıkanmalarına rağmen, basma havası fanının inverteri sayesinde, hava debisi oranı, mikro işlemci tarafından kontrol altına alınır. Eğer bir ünite, tek bir odadan daha fazlası için hava sağlama durumundaysa, kanal hava dağıtım sisteminde sabit bir basınç oluşması zorunlu hale gelir. Ünite, tıkanmış filtrelerle dahi sabit hava akımını garantileyen, bir ya da iki adet inverter tarafından kontrol edilen yüksek sabit basınca sahip “plug fanlar” ile donatılmıştır.



Çok Yüksek Hava Filtrelenmesi: Uygulanabilir standartlara göre, üniteye gelen dış havanın ön filtrelenmesiyle (F6 verimlilik) ve üşeme kanallarına giriş öncesinde son filtreleme (F9 verimlilik) ile havanın çok yüksek kalitede filtrelenmesi sağlanır. Ünite, egzost hava fanının önünde bulunan dönüş havası kanalının girişinde bir F5 filtresine sahiptir, bu sayede ünitenin içinin de temiz kalması sağlanmaktadır. Ünite susturucu, absolut filtre ve diğer ekipmanların yaratacağı basınç kaybını karşılayacak şekilde tasarlanmıştır. Her filtre fark basınç anahtarıyla donatılmıştır.



Yüksek Basınç ve Düşük Basıncın Dinamik Kontrolü: Ünite fanların dinamik kontrolüne izin veren frekans inverterleri sayesinde kontrol edilecek oda ile çevresi arasında kullanım amacına bağlı olarak ±2 Pa basınç farkını sağlayabilir. Filtreler, kirlense bile inverter kontrolü sayesinde basınç farkı sürekli korunur.



Bütünleşik Sıcaklık ve Nem Kontrolü: Ünitelerimiz, soğutma, ısıtma, nemlendirme ve nem alma için gerekli olan bütün parçalarla donatılabilir. %100 temiz hava veya karışım havası uygulamaları için gerekli şekilde tasarlanmıştır.



Özellikle:

• Modülasyonlu üç yollu sıcak su bataryası

• Modülasyon vanalı sulu bataryalı OHU veya alternatif olarak soğutma çevrimi ile direkt

genleşmeli bataryalı OHA serileri

• Modülasyonlu elektrikli veya alternatif olarak sulu tip son ısıtıcı

• Bağımsız, kapasitesi %10-100 arasında kontrol edilebilir daldırılmış-elektrotlu çift nemlendirici ya da alternatif olarak hastanede 1 bar’lık hazır buhar ağı varsa %10-100 aralığında kontrol edilebilir nemlendirme.



Ekolojik Soğutucu Akışkan R 407C: Soğutma devreleri, düşük ekolojik etkisi olan stratosferik ozon koruyucusu R 407C’yi kullanırlar.



Kontrol Mikro İşlemcisi: H Serileri klimaların bütün işletim ve güvenlik fonksiyonlarının kontrolü, ünitede standart olan mikro işlemci tarafından yapılır. Ayrıca, mikro işlemci, odanın yüksek ya da alçak basıncını kontrol eder ve çok kolay bir şekilde bütün büyük imalatçıların bina otomasyon sistemlerine bağlanabilir.



Noksansız Elektrik Kutusu: Elektrik kutusu, kapı kilitlemeli ana devre kesici ve ünitenin normal işlemi için gerekli diğer bütün parçalar ile donatılmıştır. Genel alarm sinyalinin uzaktan bağlantısı ve üniteyi uzaktan çalıştırmak/durdurmak için gerekli diğer bağlantı uçları mevcuttur.



Kontrol Mikro İşlemcisi: H Serileri klimaların bütün işletim ve güvenlik fonksiyonlarının kontrolü, ünitede standart olan mikro işlemci tarafından yapılır. Ayrıca, mikro işlemci, odanın yüksek ya da alçak basıncını kontrol eder. Kolay bir şekilde bina otomasyon sistemlerine bağlanabilir.



Tercihli Elektrik Beslemesi (UPS): Elektronik panelde bulunan iki adet bağlantı ucu kesintisiz güç kaynağına ya da jeneratöre bağlanmaya uygundur. Böylelikle, hattaki gerilimin düşmesi durumunda, mikro işlemci, kompresör, nemlendirici ve elektrikli piller gibi önemli olmayan parçaların işlemini durdurur. Kesintisiz güç kaynağı üzerinden sadece üşeme, geri emme ve egzost fanlarını çalıştırır ve bu sayede işleyiş devam eder.



Donma Koruması: Ön ısıtıcı bataryanın aşağı akış, sulu bataryanın ve son ısıtmanın yukarı akış yönünde yerleştirilmiş sıcaklık sensörü sayesinde, kusursuz bir donma koruması sağlanır. Normal çalışma modunda, donmayı önleyici sensör, ayar değerinin altında bir sıcaklık tespit ederse, hemen müdahale ederek ısıtmayı %100 açar. Belirlenen zamandan sonra da sıcaklık alarm seviyesinin altında ise, fanlar durdurulur ve ana kontrolde bir alarm belirir. Sıcaklık, belirlenen seviyeye tekrar geldiğinde fanlar yeniden çalışacaktır.



Gece Hazır Bekleme Fonksiyonu (Night Stand-by): Ameliyathane kullanılmıyorken, dış hava miktarı minimuma düşürülerek, çevreye göre mekanda yüksek basınç sağlayacak şekilde, sıcaklık ve nem kontrolü yapmadan havanın sirküle edilmesiyle gereksiz enerji tüketiminin de önüne geçilerek, odanın ameliyata çok kısa bir sürede hazırlanması sağlanır. Standart yazılım tarafından sağlanan ve mikro işlemci tarafından yönetilen bu önemli fonksiyon, manuel olarak, bina yönetim sistemi ile yönetilebilir.



Sıcaklık ve Nem Sensörleri: Ünite, sıcaklık ve nem sensörlerinin elde ettiği bilgiye dayanarak kontrol edilir. Bu sensörler, hava dönüş ve egzost bölümüne monte edilmişlerdir (standart versiyonlarda). Ancak, isteğe bağlı olarak sıcaklık sensörü, hava üşeme bölümüne ve nem sensörü de hava dönüş bölümüne monte edilebilir. Sensörler alternatif olarak, müşterinin isteğine göre (müşterinin sorumluluğunda), kontrol edilen odaya ya da hava dönüş kanalına montajı için, ayrı olarak da gönderilebilirler. Her çözüm, belli türdeki sisteme uygundur.



Dönüş Havası ve Egzost Fanı Bölümü: Ünite, istenilen yüksek basınç ya da alçak basınç seviyesini temin etmek için bir ya da iki adet yüksek sabit basınçlı inverter kontrollü “plug fan” ile donatılmıştır. Eğer yerel Standartlar kısmi karışım havasına izin vermekteyse, temiz hava kanalındaki standart dampere göre ters çalışan, emme ve basma kanalları arasına aksesuar olarak temin edilecek motorlu bir damper monte edilebilir. Bu şekilde, enerji ve çalışma maliyetlerinden tasarruf edilmiş olur.



Temiz Hava Giriş Ağzında Motorlu Damper ve Hava Çıkışında Yüksek Basınç Damperi: Sterilizasyon kapalıyken kirli havanın ünitenin içine girmesini engellemek için kullanılır. Kontrol edilen odaya giden ve odadan gelen kanallar üzerindeki motorlu damper aksesuar olarak da kullanılabilir. Bu durumda, egzost hava damperi de motorlu olur.



Motorlu Karışım ve Sterilizasyon Damperi: Yerel kuralların, karışım havasına izin vermesi durumunda, by-pass ve ters olarak çalışacak taze havaya motorlu bir damper takılabilir. Böylelikle, işletme masraşarında fark edilir bir düşüş sağlanır.



Egzost Fan Bölümü Olmayan Versiyonlar: Taze havanın, koşullandırılacak mekanı sadece basınçlandırma amacıyla kullanılacağı şartlarda, dönüş ve egzost fan bölümlerinin olmadığı bir ünite kullanılabilir.



Çift Fan : Aksesuar olarak, üşeme ve dönüş havasında çift fan kullanılabilir. Bu yolla, fanların birinin bozulması durumunda bile diğeri çalışmaya devam edeceğinden, ünitenin güvenlik seviyesinin ve çalışmasının en mükemmel seviyede devam etmesi garanti altına alınmış olur. Fanlar, inverter sayesinde ünitenin içinde bulunan hava akımı ölçme sisteminden gelen bilgiye göre, mikro işlemci tarafından kontrol edilirler. Ünitenin toplam tanımlanmış hava debisini verebilmek için çalışırlar. Fanlardan birinin bozulması durumunda, mikro işlemci, hava akımındaki azalmayı ölçer ve dolayısıyla, tanımlanmış hava akımını sağlayabilmek için geriye kalan fanın hızını artırır.



Soğutma Kapasitesinin Ayarlanma İşlemi (Soğutma Devresi Olan Ünitelerde): Eğer istenilen sıcaklık aralığı çok dar ise, elektronik genleşme vanası ve elektronik olarak kontrol edilen başka sıcak gaz enjeksiyon vanası kullanılarak yapılmış özel bir sistem (opsiyonel), %10 ile %100 arasında soğutma kapasitesinin oransal olarak kontrolüne imkan verir ve dolayısıyla yüksek taze hava oranına rağmen, oda sıcaklığının değişim aralığı çok az olur.



Sterilizasyon Döngüsü : Ünitenin standart yazılımı, manüel olarak çalıştırılabilen sterilizasyon döngüsünü, havanın yeniden dolaşmasını sağlayan opsiyonel motorlu damper olduğu sürece, ön görür. Ayarlanabilen bir zaman için, ünite, egzost fanını durdurur, ilgili damperi kapatır ve dönüş havası damperini tamamen açar. Bu şekilde, sterilizasyon kimyasalı, hava devresinin bütün bölümlerine ulaşır. Daha sonra, ünite, sterilizasyon kimyasalının çalışmasını sağlamak için tamamen durur. Son olarak, ünite fanları % 100 oranında çalıştırır ve dönüş damperi tamamen kapanır. Bu şekilde, çok büyük miktarda taze havanın girişini sağlamak ve sterilizasyon kimyasalını atmak mümkündür. Sterilizasyon döngüsü bittiğinde, ünite normal çalışmasına geri dönecektir.



Seri Haberleşme ve Denetim / Bina Yönetim Sistemi: BMS’nin (Bina Yönetim Sistemi) gelişmesiyle birlikte, cihazların sadece kalitesi ve güvenilirlikleri değil, bunların yanında, sağlayabilecekleri dış bağlantı da önemli nale gelmiştir. ‹letişim sektöründeki teknolojik devrimin sayesinde, TECNAIR LB ürünleri;



• Farklı imalatçılar tarafından yapılmış cihazlar içeren sistemlerle bütünleşebilirler;

• Modem ya da standart tarayıcı kullanarak internet üzerinden kontrol edilebilirler;

• SMS mesajı ile alarm durumunda yetkili personeli bilgilendirebilirler.



Enerji Tasarrufu Sulu Tip Isı Geri Kazanım Sistemi: Özdeş iki su bataryasından yapılmıştır, birincisi dönüş havası diğeri taze hava bölümündedir. Pompa ve genleşme tankıyla donatılmış hidrolik bir devre yoluyla bağlanırlar. Sıcaklık, enerji tasarrufunu onayladığı zaman, mikro işlemci pompayı çalıştırmaya başlar. Glikol oranının, monte edilecek yerin minimum sıcaklığının bir fonksiyonu olarak belirlenmesi gerektiğinden hidrolik devre boş gönderilmektedir. Isı geri kazanım sisteminin montajı, ünitenin boyutunda ve hava akış yönlerinde değişikliğe neden olur, dolayısıyla özel bir versiyon olarak üretilmiştir. Verimi, plakalı eşanjör ya da tamburlu sistemlere göre düşük bile olsa, egzost havası ve basma havası karışımını engelleyecek bir çözüm olduğu için, hidronik ısı geri kazanım sistemi tercih edilmelidir.
