Radyan serinletme sistemi zemin, duvar veya tavan gibi yüzeyleri kullanır. Uponor PE-Xa borular içerisinde soÄŸuk suyu sirküle ederek konfor sıcaklıklarını saÄŸlar. SoÄŸutulmuÅŸ hava, hava ile nakledilmez, ısı soÄŸuk yüzeyler tarafından emilir. Ekipmanının neredeyse tamamı saklı olduÄŸundan, mimari konsepti geliÅŸtirir ve güzel bir görünüm yaratmaya olanak saÄŸlar.



Radyan ısıtmada olduÄŸu gibi, akış sıcaklığı ve oda sıcaklığı her zaman birbirine yakındır ve bu sayede konforlu ve hassas soÄŸutma oluÅŸturur.  Pik soÄŸutma yükleri azaltıldığı gibi soÄŸutma enerjisi tüketimi de azaltılarak makul enerji faturalarına ulaşılır.



Radyan serinletme, ısı pompaları gibi çevre dostu enerji kaynakları ile ideal bir kombinasyon oluÅŸturur. Bu da, ısıtma ve soÄŸutmayı tek bir sistemde çözme imkanını verir.



Yeni inÅŸa edilen ya da yenilenen, konut veya ofis binaları için, yerden, tavandan veya duvardan serinletme: Uponor sistem ve ürün çeÅŸitliliÄŸi tüm projeler için mükemmel çözümler sunar.

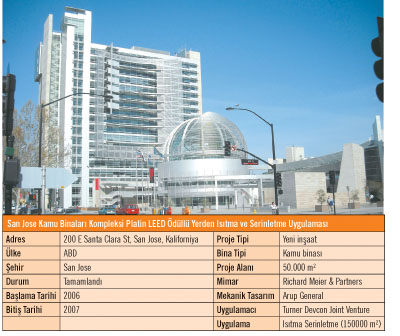

San Jose Kamu Binaları Kompleksi Platin LEED Ödüllü Yerden Isıtma ve Serinletme Uygulaması

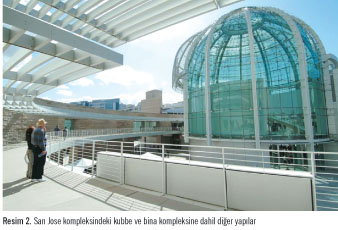

Uponor çözümleri, Platin LEED ödüllü San Jose kamu binaları kompleksinde serinletme için tercih edilmiÅŸtir. Bina kompleksinin pek çok “yeÅŸil” özelliÄŸi bulunmaktadır: Ofislerin bulunduÄŸu 18 katlı bina, yalnızca 20 metre kalınlığındadır, böylece doÄŸal ışıklandırmadan faydalanılmaktadır. Ofis binasında ön cephe batıya bakmakta ve hava kanalları yoluyla doÄŸal havalandırma yapılmaktadır (Resim 1). 35 metre yüksekliÄŸe ulaÅŸan devasa kubbe ise daha konforlu olduÄŸu ve daha az enerji harcadığı için yerden serinletilmektedir.  Kubbenin üstünde, 1032 parça Viracon mimari cam (düÅŸük elektrokaplamalı) kablolar ve paslanmaz çelik taşıyıcı elemanlarla taşınmaktadır. Resim 2’de kubbenin yapısı açıkça görülebilir.

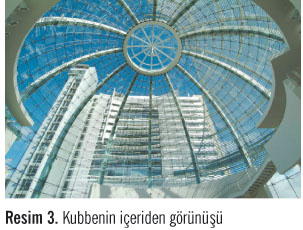

Bir deprem bölgesi olan Kaliforniya’da, kubbeyi depreme dayanıklı hale getirmek için daha az deÄŸil, daha fazla harekete izin verilmiÅŸtir; böylece kubbe ÅŸiddetli depremleri yıkılmadan atlatabilir. Her cam panel, üzerine gelen stresi çelik konstrüksiyona ileten cam tutucu baÄŸlantılar tarafından desteklenmektedir. BaÄŸlantılar kubbenin altında birbirlerine daha yakınken, kubbenin tepesine doÄŸru uzaklaÅŸmaktadırlar. Kablo ve baÄŸlantılar, camları içi betonla doldurulmuÅŸ çelik konstrüksiyona baÄŸlamaktadır. Kubbenin içerisinde yalnızca merdiven ve yarım katlar bulunmaktadır, dolayısıyla 10 kat yüksekliÄŸindeki yapı bir tek cam kubbeyi desteklemektedir. Kubbenin içeriden görünüÅŸü Resim 3’de görülebilir.



Kubbede yerden serinletme uygulaması yapılmasının asıl sebebi, sistemin direkt güneÅŸ ışığı altında gösterdiÄŸi üstün performanstır. Tamamen sessiz bir sistem olan yerden serinletme ile, 150 – 170 W/m²’ye kadar olan ısıl yükler bertaraf edilebilmektedir. Kubbe tamamen camdan oluÅŸtuÄŸu için güneÅŸten ışıma yoluyla alınan enerji çok ciddi miktarlara ulaÅŸmaktadır. Yerden serinletme sistemi, sürekli su sirkülasyonu sayesinde zeminin sıcaklığını sabit tutmaya yardımcı olur, böylece zeminden kaynaklanan ışıma büyük ölçüde engellenir.

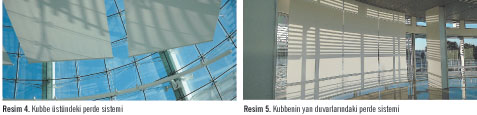

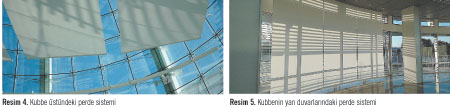

Işımayı azaltmak için aynı zamanda aktif perde sistemleri de bu projede kullanılmıştır. Resim 4’te ve Resim 5’te bu sistemler görülmektedir. Serinletme için destek olarak, sisleme sistemleri de kubbede yer almaktadır. Kubbe yan duvarları boyunca yükselen kanallardan ortama zerrelere ayrılmış su püskürtülmektedir. Kubbe giriÅŸindeki kapılar ve kubbenin en tepesindeki açıklık yardımıyla hava akımı oluÅŸturularak, sis olarak püskürtülen suyun sirkülasyonu saÄŸlanmakta ve aynı zamanda pasif serinletme gerçekleÅŸtirilmektedir.



Bangkok Havaalanı Dünyanın En Büyük Yerden Serinletme Uygulaması

Uponor yerden serinletme sistemi Bangkok’un yeni uluslararası havalimanını deplasmanlı havalandırma sistemi ile kombine olarak soÄŸutuyor. Bu sistem bugüne kadar dünyada yapılmış en büyük yerden ısıtma ve serinletme projesidir. 20 futbol sahası büyüklüÄŸündeki, yaklaşık 150.000 m² alanda Uponor serinletme sistemi kullanılıyor. 440 m uzunluk ve 110 m geniÅŸliÄŸe sahip (yaklaşık 500.000 m²) terminal, benzerleri arasında en geniÅŸ bina kompleksidir. Terminali H ÅŸeklinde çevreleyen ve kapılardan uçaklara kadar olan alanın uzunluÄŸu 3.500 metredir. Toplam alan 32 km²’ye ulaÅŸmaktadır. Serinletmeyi ve termal konforu saÄŸlamak için, serinletme konsepti iki ayrı sistem ÅŸeklinde kombine edilmiÅŸtir.



Yerden serinletme sistemi güneÅŸ ışınlarının döÅŸeme tarafından emilmesini saÄŸlar, bu ÅŸekilde döÅŸeme sıcaklığının konforlu düzeyde kalması saÄŸlanmaktadır (minimum 21°C). DiÄŸer yandan ayarlanabilir akış miktarıyla deplasmanlı havalandırma sistemi nemi alınmış ve ÅŸartlandırılmış havanın, difüzörlerle zeminden 2 m yüksekliÄŸe kadar dağıtılmasına olanak saÄŸlar. Yılın büyük bir çoÄŸunluÄŸunda, güneÅŸ ışıma yoluyla 1000 W/m² civarında enerji aktarmaktadır. Serinletme ve nemlendirme kontrolü yapılan faal hava alanlarında günün tamamında ihtiyaç duyulan iç hava sıcaklığının 24°C ve nem oranının da %50 ile %60 arasında olması istenmektedir.

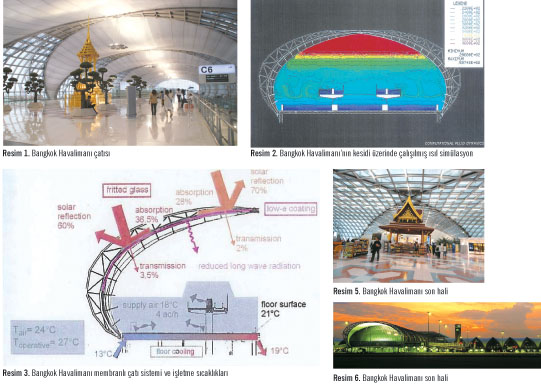

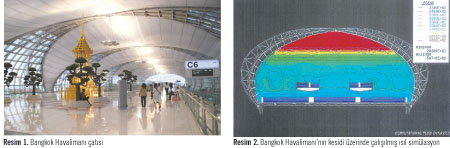

Ayrıca doÄŸrudan gelen güneÅŸ ışınlarının ışımasından binayı korumak çok önemlidir. Bunu elde etmek için, çatı inÅŸaatında geniÅŸ levhalar kullanılmıştır. GüneÅŸ ışınlarının bir kısmı emilmekte ve doÄŸal aydınlatma saÄŸlanmaktadır. Resim 1’de, çatı yapısı açıkça görülebilir.

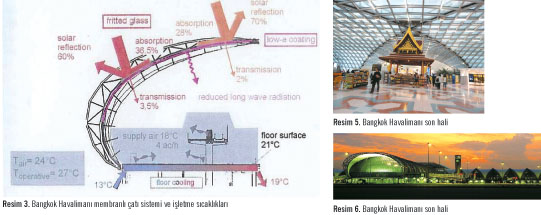

Açık alanlardaki gölge konseptinin temeli, emilmiÅŸ güneÅŸ ışınlarının geçmesine olanak saÄŸlayan membranlı çatı sistemine dayanmaktadır. Buna ek olarak geliÅŸtirilmiÅŸ inÅŸaat yöntemleriyle imal edilmiÅŸ iç membranın üzerindeki metalik kaplama sayesinde, güneÅŸ ışınları tarafından ısıtılmış dış membran ile bina içinde ısı alışveriÅŸinin önüne geçilir. Ayrıca bu kaplama soÄŸutulmuÅŸ yüzeyin ısısını bir ayna gibi yansıtarak, soÄŸutulmuÅŸ bir ortam hissi yaratır. Bina için çalışılmış simülasyonlarda (Resim 2 ve Resim 3) bu durum rahatlıkla görülmektedir.



Bu yalıtım yerden serinletme ile birleÅŸtirildiÄŸinde ortam sıcaklığının belirli bir seviyede tutulmasına yardımcı olur ve bina içindeki termal konforu arttırır, Uponor yerden serinletme sistemi güneÅŸ ışınlarının direkt olarak düÅŸtüÄŸü bölgelerde 150 – 170 W/m²’ye kadar olan ısıl yükleri bertaraf edebilir.



Yerden serinletme sistemi, 13°C gidiÅŸ ve 19°C dönüÅŸ sıcaklığında sürekli olarak çalışmaktadır. Engel metodu ile üretilmiÅŸ Uponor PE-xa boruları çoÄŸunlukla 150 mm aralıklarla, gölgeli kısımlarda ise 200 mm aralıklarla zemine uygulanmıştır. Açık alanlarda Uponor yerden serinletme sisteminin toplam kapasitesinin yarısından fazlası kullanılmaktadır. Bu alanlarda iç hava sıcaklıkları arasındaki fark sadece 2 K’dir. Bu, zemine düÅŸen yüksek ışınım sayesinde mümkün olmaktadır. Yerden serinletme sistemi uygulanması sayesinde, ihtiyaç duyulan havalandırma sisteminin kapasitesi yarı yarıya azaltılmıştır.

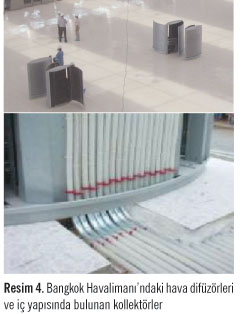

Deplasmanlı havalandırma sistemi 18°C sıcaklıktaki hava ile beslenmektedir. Dağıtıcılar hava difüzörü olarak adlandırılan hava çıkış beslemesi içine yerleÅŸtirilmiÅŸtir (bkz. Resim 4). Hava difüzörlerinde Uponor kollektörleri dikey olarak yerleÅŸtirilmiÅŸtir. 18°C ile beslenen havanın nem oranının %55-60 olması nedeni ile çiÄŸ noktası 10°C altına düÅŸmektedir. Bu ÅŸartlarda 13°C’de beslenen izolasyonsuz dağıtıcılarda, herhangi bir yoÄŸuÅŸma olması gibi bir risk yoktur.



Resim 5 ve Resim 6’da da proje tamamlandıktan sonra çekilmiÅŸ fotoÄŸraflar görülebilir.
