Ticari Mutfaklarda Elektrostatik Filtre Sistemlerinin Doğru Kademelendirilmesi

Mert Gelgi

1 GİRİŞ

Ticari mutfaklarda egzoz sistemi, yalnızca ortamdan sıcak havayı uzaklaştıran bir fan ve kanaldan ibaret değildir. Izgara, kızartma, döner, kebap ve benzeri yoğun pişirme süreçleri; görünür duman, mikron seviyesinde yağ aerosolleri, su buharı ve gaz fazındaki koku bileşenlerini birlikte üretir. Bu bileşenlerin davlumbazda yakalanması, kanalda güvenli biçimde taşınması ve uygun kademelerde azaltılması gerekir.

Elektrostatik filtre, parçacıkların elektriksel olarak yüklenip zıt yüklü kolektör plakalarında tutulması ilkesine dayanır. ABD Çevre Koruma Ajansı da elektrostatik çöktürücüleri gaz akımındaki parçacıkları elektrik enerjisiyle yükleyip kolektör yüzeyine taşıyan partikül kontrol cihazları olarak tanımlar [1]. Bu tanımın önemli sonucu şudur: elektrostatik kademe, parçacık kontrolünde etkilidir; gaz fazındaki koku bileşenlerini aynı mekanizma ile ortadan kaldırmaz.

2 KİRLETİCİ TÜRLERİNİ BİRBİRİNDEN AYIRMAK

Sahadaki en yaygın tasarım hatası, duman ve kokuyu tek bir kirletici gibi değerlendirmektir. Görünür dumanın önemli bölümü, havada asılı kalan yağ ve yanma kaynaklı parçacıklardan oluşur. Elektrostatik hücre bu parçacıkları toplamak için kullanılır. Koku ise çok sayıda uçucu bileşenin algılanmasıyla oluşur ve gaz fazı kontrolü gerektirir. Bu nedenle koku yükü bulunan projelerde elektrostatik kademenin ardından uygun miktarda aktif karbon veya projeye özgü başka bir gaz fazı arıtım kademesi değerlendirilmelidir.

Aktif karbonun seçimi yalnız kabin ölçüsüne göre yapılamaz. Karbon tipi, kütlesi, yatak kalınlığı, hava hızı, temas süresi, nem, giriş kirletici yükü ve değiştirme planı birlikte ele alınmalıdır. Karbon doygunluğa ulaştığında görünür duman azalmış olsa bile koku şikâyeti yeniden başlayabilir. Bu durum, sistemin çalışmadığı değil gaz fazı kademesinin servis ihtiyacına ulaştığı anlamına gelebilir.

3 SİSTEM KADEMELERİ

3.1 DAVLUMBAZ VE ÖN AYIRMA
Kirletici kaynağında yakalanmadan aşağıdaki filtre kademelerinin kapasitesi artırılarak sorun kalıcı biçimde çözülemez. Davlumbazın pişirme yüzeyini kapsaması, kenar taşmalarını sınırlaması ve çalışma koşullarına uygun yakalama hızı oluşturması gerekir. Metal yağ tutucu veya benzeri kaba ön ayırma elemanları, büyük damlacıkları ilk noktada ayırarak elektrostatik hücrenin yükünü ve temizlik sıklığını azaltır.

3.2 ELEKTROSTATİK TUTMA
İyonizasyon bölgesinde yüklenen parçacıklar kolektör plakalarına taşınır. Hücre yüzeyinde biriken yağ miktarı arttıkça elektriksel çalışma, basınç kaybı ve kıvılcım davranışı değişebilir. Bu nedenle gerçek işletme performansı yalnız cihazın ilk günkü katalog değerine değil; ön filtrelemeye, hücre temizliğine, hava hızının dengeli dağılımına ve güç kaynağının doğru çalışmasına bağlıdır.

3.3 GAZ FAZI VE KOKU KONTROLÜ
Elektrostatik kademeden sonra parçacık yükünün düşürülmesi, karbon yatağının daha uzun ve öngörülebilir çalışmasına yardım eder. Karbon kademesi, yüzeyinde gaz moleküllerini adsorbe eder; ancak her bileşik için aynı kapasiteyi göstermez. Pişirme türü, günlük çalışma süresi ve nem değiştikçe servis aralığı da değişir. Bu nedenle yüzde yüz ve süresiz koku giderimi gibi koşulsuz vaatler teknik olarak doğru değildir.

3.4 FAN VE KANAL HATTI
Fan seçimi yalnız serbest hava debisine göre yapılmamalıdır. Davlumbaz, kanal kesiti, dirsekler, susturucu, ön filtre, elektrostatik hücre, karbon yatağı ve çıkış elemanlarının toplam basınç kaybı tasarım debisinde hesaplanmalıdır. Fan bu çalışma noktasını karşılamazsa çekiş düşer; gereğinden büyük seçilirse gürültü, enerji tüketimi ve filtre üzerinden geçen hız artabilir.

4 TASARIM İÇİN GEREKLİ VERİLER

Doğru kademelendirme, keşif sırasında aşağıdaki verilerin birlikte toplanmasıyla başlar. Bir parametrenin eksik bırakılması, cihaz boyutunun veya fan çalışma noktasının yanlış belirlenmesine yol açabilir.

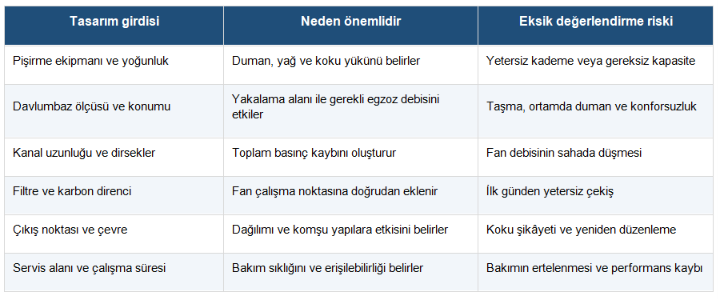

Tablo 1. Elektrostatik filtreli mutfak egzozu tasarımında toplanması gereken temel veriler

5 ÖRNEK DEBİ VE BASINÇ HESABI

Aşağıdaki çalışma, belirli bir projeye ait saha verisi değil, hesap yöntemini göstermek amacıyla hazırlanmış örnektir. Gerçek projede davlumbaz tipi, pişirme yükü, üretici verileri ve yürürlükteki kurallar ayrıca değerlendirilmelidir [2]. Örnekte 2.40 m uzunluğundaki duvar tipi davlumbaz için etkin yakalama açıklığı 1.20 m² ve hedef ortalama yakalama hızı 0.50 m/s kabul edilmiştir.

Q = 1.20 m² × 0.50 m/s × 3,600 s/h = 2,160 m³/h (1)

Davlumbaz taşmaları, saha ayar toleransı ve kirlenme etkisi için yüzde 20 işletme payı uygulandığında tasarım debisi yaklaşık 2,600 m³/h olur. Bu değer fanın serbest hava debisi değildir; fan, aşağıdaki bileşenlerin toplam basınç kaybını aynı debide karşılamalıdır.

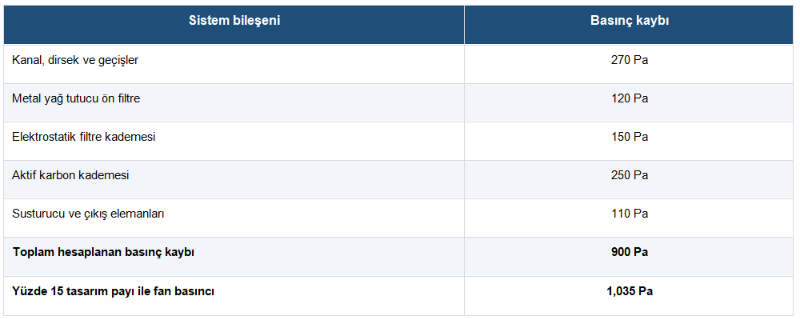

Tablo 2. Örnek sistemde tasarım debisindeki basınç kaybı bütçesi

Bu örnekte fan çalışma noktası yaklaşık 2,600 m³/h ve 1,050 Pa olarak seçilmelidir. Debinin 0.722 m³/s, toplam fan veriminin yüzde 60 kabul edilmesi durumunda yaklaşık mil gücü aşağıdaki gibidir:

P = (0.722 m³/s × 1,050 Pa) / 0.60 = 1.26 kW (2)

Motor gücü yalnız bu teorik sonuçtan seçilmemelidir. Fan eğrisi, motor verimi, sıcaklık, tahrik kayıpları ve kirli filtre çalışma koşulu kontrol edilerek bir üst standart motor gücü değerlendirilmelidir. Bu nedenle örnekte nihai seçim, fan üreticisinin eğrisi üzerinde doğrulanmalıdır.

6 YERLEŞİM SERVİS VE YANGIN GÜVENLİĞİ

Cihaz yerleşiminde yalnız ilk montaj değil, hücre ve karbon kasetlerinin düzenli olarak çıkarılacağı servis güzergâhı da planlanmalıdır. Kapakların açılma yönü, drenaj, elektrik panosuna erişim ve temizlik sırasında çevrenin korunması projede gösterilmelidir. Yağlı egzoz kanallarında sızdırmazlık, uygun malzeme, temizleme kapakları ve güvenli çıkış güzergâhı önem taşır. Binaların Yangından Korunması Hakkında Yönetmelik, mutfak egzoz kanallarına ilişkin özel hükümler içerir [3]. Yerel idarenin ve yetkili kuruluşların talep ettiği belgeler ayrıca kontrol edilmeli; bir filtre cihazı tek başına ruhsat veya kurum onayı garantisi olarak sunulmamalıdır.

7 DEVREYE ALMA VE BAKIM

Devreye alma sırasında hava yönü, fan dönüş yönü, filtre sıralaması, elektriksel besleme, ses ve titreşim, davlumbaz yakalaması ve servis kapaklarının erişimi kontrol edilmelidir. Mümkün olduğunda tasarım debisi ölçümle doğrulanmalı; filtreler kirlenmeye başladığında sistemin nasıl davranacağı göz önünde bulundurulmalıdır.

Bakım aralığı takvimden çok gerçek yükle ilişkilidir. Yoğun ızgara ve kızartma hatları, daha kısa kontrol aralığı gerektirir. Ön filtre ve elektrostatik hücre düzenli temizlenmediğinde hava dağılımı bozulabilir; karbon kademesi doygunlaştığında koku performansı düşer. İşletmeye teslim edilen bakım planında kontrol sıklığı, temizlik yöntemi, elektriksel güvenlik adımları ve sarf malzemesi değişim kriterleri açıkça belirtilmelidir. Profesyonel mutfaklardaki PM2.5 maruziyetine ilişkin çalışmalar da kaynak yakalama ve partikül kontrolünün yalnız çevresel şikâyet değil, çalışma ortamı bakımından da önemli olduğunu göstermektedir [4].

8 YAYGIN UYGULAMA HATALARI

•  Elektrostatik filtreyi koku kontrolünün tamamı olarak değerlendirmek

•  Fan seçimini filtre ve kanal direncini hesaba katmadan yapmak

•  Cihazı servis kapağı açılamayacak kadar dar bir alana yerleştirmek

•  Karbon kütlesi ve temas süresini belirtmeden yalnız kabin ölçüsü vermek

•  Davlumbaz yakalaması yetersizken yalnız filtre kapasitesini büyütmek

•  Bakım planı oluşturmadan ilk gün performansını sürekli kabul etmek

9 SONUÇ

Ticari mutfak egzozunda güvenilir sonuç, tek bir cihazın katalog debisinden değil, birbirini tamamlayan kademelerin doğru projelendirilmesinden doğar. Davlumbaz kaynağı yakalamalı; ön ayırma büyük yağ damlacıklarını azaltmalı; elektrostatik hücre parçacıkları toplamalı; gaz fazı kademesi koku bileşenlerine odaklanmalı; fan ise bütün elemanların gerçek basınç kaybını tasarım debisinde karşılamalıdır. Servis erişimi, yangın güvenliği ve bakım planı bu zincirin ayrılmaz parçalarıdır. Bu yaklaşım, hem ilk yatırımın doğru boyutlandırılmasını hem de işletme süresince performansın öngörülebilir olmasını sağlar.

KAYNAKLAR

[1] United States Environmental Protection Agency, Monitoring by Control Technique Electrostatic Precipitators, erişim 28 Eylül 2026

[2] ASHRAE, ANSI ASHRAE Standard 154 Ventilation for Commercial Cooking Operations, 2016 ve yayımlanmış ekler.

[3] T.C. Resmî Gazete, Binaların Yangından Korunması Hakkında Yönetmelik, 19 Aralık 2007 ve güncel değişiklikleri.

[4] ASHRAE Journal, Exploring PM2.5 Exposure of Chefs in Professional Kitchens, Eylül 2022.
