Fan Seçiminde Kanal Çapı Neden Tek Başına Yeterli Değildir
İlteriş Burak Tari
1. GİRİŞ
Konut, küçük ticari hacim ve yerel egzoz uygulamalarında fan seçimi çoğu zaman “kanal 100 mm ise 100 mm fan” yaklaşımına indirgenir. Kanal çapı fiziksel bağlantı açısından zorunlu bir bilgidir; fakat tek başına fanın istenen hava debisini sağlayacağını göstermez. Aynı çaptaki iki tesisat, uzunlukları, dirsek sayıları, çıkış biçimleri, klape ve menfezleri nedeniyle tamamen farklı dirençlere sahip olabilir.
Bir fanın katalogda belirtilen en yüksek debisi çoğunlukla çok düşük basınçta veya serbest üfleme koşulunda ölçülen değerdir. Fan gerçek bir kanala bağlandığında sistemin oluşturduğu direnç artar ve debi düşer. Bu nedenle doğru soru “Bu fan kaç metreküp hava taşır?” değil, “Bu fan hedef debiyi sistemin toplam basınç kaybında sağlayabilir mi?” olmalıdır.
Bu makale; küçük egzoz sistemleri üzerinden debi, basınç, fan eğrisi ve sistem eğrisi ilişkisini açıklamakta; uygulamacı ve son kullanıcı için izlenebilir bir seçim yöntemi önermektedir.
2. ÇAP FİZİKSEL UYUMU, ÇALIŞMA NOKTASI PERFORMANSI BELİRLER
Kanal çapı, fan ağzı ile tesisatın mekanik olarak bağlanabilmesini sağlar. Bununla birlikte sistemdeki hava hareketi, fanın oluşturduğu basınç ile kanal sisteminin bu harekete gösterdiği direncin dengesinde oluşur. Fan eğrisi, fanın farklı basınçlarda sağlayabildiği debiyi; sistem eğrisi ise farklı debilerde sistemin ihtiyaç duyduğu basıncı gösterir. İki eğrinin kesişimi gerçek çalışma noktasıdır [1].
Tesisat direnci, türbülanslı akışın baskın olduğu birçok pratik durumda yaklaşık olarak debinin karesiyle artar:
Burada Δp_sistem toplam sistem basınç kaybını (Pa), Q hava debisini (m³/s veya m³/h ile tutarlı biçimde) ve K kanal ile bağlantı elemanlarının toplam direnç katsayısını temsil eder. Debinin artırılması istendiğinde basınç ihtiyacının doğrusal değil, daha hızlı artması bu ilişkinin önemli sonucudur.
Aynı 100 mm bağlantıya sahip iki fanın eğrileri birbirinden farklı olabilir. Biri serbest hava koşulunda yüksek debi verirken küçük bir basınç artışında hızla debi kaybedebilir; diğeri daha düşük serbest hava debisine rağmen orta basınç bölgesinde hedef debiyi koruyabilir. Bu nedenle yalnız bağlantı ölçüsünü veya tek bir maksimum debi rakamını karşılaştırmak güvenilir değildir.
3. TOPLAM BASINÇ KAYBINI OLUŞTURAN BİLEŞENLER

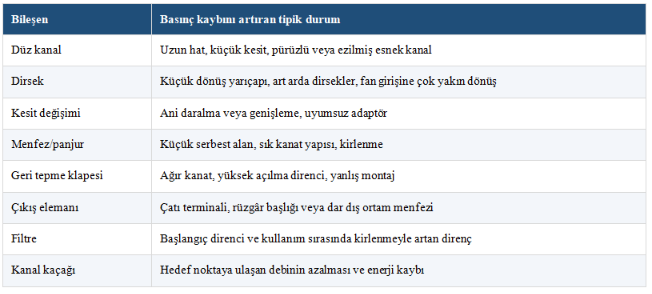

Sistemin toplam basınç kaybı, düz kanal sürtünmesi ile yerel kayıpların toplamıdır. Basit bir seçimde dahi aşağıdaki kalemler ayrı ayrı düşünülmelidir:
ABD Enerji Bakanlığının fan sistemleri kaynak kitabı, kanal yüzeyi, bağlantı kalitesi, birleşim tekniği ve sızdırmazlığın sistem performansı üzerinde etkili olduğunu; kaçakların teslim edilen hava miktarını düşürdüğünü belirtmektedir [2]. Aynı kaynak, fan girişine çok yakın bir dirsek veya T bağlantısının düzensiz akış oluşturarak fan performansını azaltabileceğini göstermektedir.
Bir üreticinin teknik açıklamasında da kanal uzatıldıkça ve akışa karşı engeller arttıkça aynı fanın sağladığı debinin düştüğü; bu kaybın kanal sürtünmesi, yön değişiklikleri, daralmalar ve girdaplardan kaynaklandığı örneklenmektedir [3]. Bu temel davranış marka veya ürün serisinden bağımsızdır.
4. FAN TİPİNİ UYGULAMAYA GÖRE SEÇMEK
Kısa ve düşük dirençli bir duvar geçişi ile uzun, çok dirsekli veya çatı terminalinde sonlanan bir kanal aynı fan karakteristiğini gerektirmez. Fan tipi seçilirken yalnız debi değil, hedef debide üretilebilen basınç da değerlendirilmelidir.
4.1. Aksiyel fanlar
Aksiyel fanlar kompakt yapıları ve doğrudan duvar uygulamalarındaki pratiklikleri nedeniyle kısa, düşük dirençli hatlarda uygun olabilir. Ancak kanal uzadığında, dirsekler ve dirençli çıkış elemanları eklendiğinde bazı aksiyel fanların debisi belirgin biçimde düşebilir. Üretici teknik desteği de kısa ve az dirsekli hatlarla daha uzun, çok dirsekli veya çatı terminaline bağlı hatlar arasında fan tipi ayrımı yapılması gerektiğini belirtmektedir [4].
4.2. Karışık akışlı ve santrifüj fanlar
Karışık akışlı veya santrifüj karakterli fanlar, genellikle daha yüksek sistem direncine karşı debiyi korumak gereken kanal uygulamalarında değerlendirilir. Bu ifade, her uzun kanala otomatik olarak en büyük fanın seçilmesi gerektiği anlamına gelmez. Doğru seçim yine hedef debi, hesaplanan basınç kaybı, fan eğrisi, ses seviyesi ve kontrol ihtiyacının birlikte değerlendirilmesini gerektirir.
4.3. Büyük fan her zaman doğru fan değildir
Gereğinden büyük fan; yüksek ses, gereksiz enerji tüketimi, klape ve menfezlerde gürültü, mekânda istenmeyen negatif basınç ve kanallardaki kaçakların artması gibi sorunlar oluşturabilir. Fanın mümkün olduğunca verimli çalışma bölgesine yakın seçilmesi, yalnız ilk yatırım değil işletme performansı açısından da önemlidir [5].
5. TELAFİ HAVASI OLMADAN EGZOZ DEBİSİ SÜRDÜRÜLEMEZ
Bir hacimden hava atılabilmesi için yaklaşık aynı miktarda havanın o hacme girebileceği bir yol bulunmalıdır. Kapı altı boşluğu, transfer menfezi veya kontrollü taze hava açıklığı yetersizse fan kapalı kapıya karşı çalışır; ölçülen gerçek debi düşebilir ve gürültü artabilir.
Bu durum özellikle hava geçirimsizliği yüksek yapılarda önemlidir. Yerel egzoz fanları kirleticiyi kaynağında uzaklaştırırken, atılan havanın yerine gelen havanın yolu da sistem tasarımının parçasıdır [6]. Ortak baca veya şaft bulunan yapılarda kontrolsüz negatif basınç, istenmeyen açıklıklardan hava ve koku çekilmesine de neden olabilir. Bu nedenle fan kapasitesini artırmadan önce telafi havası yolu ve şaftın gerçek işlevi kontrol edilmelidir.
6. MONTAJ KOŞULLARI VE SİSTEM ETKİSİ
Fanlar standartlaştırılmış laboratuvar koşullarında test edilir. Sahada fan giriş veya çıkışına çok yakın dirsek, ani geçiş, duvar, T bağlantısı veya dengesiz akış bulunması, laboratuvar koşullarından sapmaya yol açar. ASHRAE bu farkı “sistem etkisi” kapsamında ele almakta ve fan seçiminde basınç ihtiyacına uygun düzeltmenin eklenmesi gerektiğini belirtmektedir [1]. AMCA Publication 201 de gerçek sistemde performans azalmasına yol açan bağlantıları ve sistem etkisi faktörlerini açıklamaktadır [7].
Sistem etkisini yalnız daha büyük fan seçerek telafi etmek yerine mümkünse kaynağında azaltmak gerekir:
1. Fan giriş ve çıkışında üreticinin önerdiği düz kanal mesafelerini bırakmak,
2. ani daralma ve keskin dirseklerden kaçınmak,
3. esnek kanalı ezilmeden ve aşırı sarkmadan desteklemek,
4. menfez ve klapeyi yalnız nominal çapına değil serbest alanına göre değerlendirmek,
5. birleşimleri sızdırmaz ve mekanik olarak sağlam yapmak.
Bu önlemler hem hedef debiye ulaşmayı kolaylaştırır hem de fanın gereksiz yüksek hızda çalıştırılmasını önler.
7. AKUSTİK PERFORMANS KATALOGDAKİ TEK BİR dB DEĞERİNDEN İBARET DEĞİLDİR
Fan seçiminde ses seviyesi önemli olsa da katalogdaki tek bir dB değeri, kurulu sistemde duyulacak sesi bütünüyle tanımlamaz. Ölçüm mesafesi, ses gücü ile ses basıncı ayrımı, çalışma noktası, devir, kanalın titreşim iletimi, menfezdeki hava hızı ve montaj yüzeyi sonuç üzerinde etkilidir.
Hedef debiyi yüksek dirençte sağlamaya çalışan yanlış seçilmiş bir fan, nominal olarak “sessiz” olarak tanımlansa dahi istenmeyen hava ve mekanik gürültü üretebilir. Daha büyük çaplı ve düşük hızlı bir sistem kimi uygulamalarda akustik açıdan avantaj sağlayabilir; ancak alan, maliyet ve gerekli minimum taşıma hızıyla birlikte değerlendirilmelidir. Fan ile yapı arasında uygun titreşim kontrolü ve sağlam montaj da akustik sonucun parçasıdır.
8. PRATİK SEÇİM VE DEVREYE ALMA AKIŞI
Küçük bir egzoz sistemi için aşağıdaki sıra, yalnız çapa göre seçim hatasını önemli ölçüde azaltır:
1. İhtiyacı tanımlayın: Hacmin kullanımını, hedef debiyi ve çalışma biçimini belirleyin.
2. Hattı çıkarın: Kanal çapı, gerçek uzunluk, malzeme, dirsek, adaptör, klape, menfez ve çıkış terminalini kaydedin.
3. Basınç kaybını hesaplayın: Düz kanal ve tüm yerel kayıpları hedef debide toplayın. Kirlenebilen elemanlar için uygun pay bırakın.
4. Fan eğrisini kullanın: Fanın hedef debiyi toplam basınç kaybında sağlayıp sağlamadığını kontrol edin. Yalnız maksimum debi değerini kullanmayın.
5. Elektrik ve kontrolü belirleyin: Sürekli çalışma, anahtarlı kullanım, gecikmeli kapanma, nem veya varlık kontrolü gibi ihtiyacı tanımlayın.
6. Telafi havasını doğrulayın: Kapı ve menfezlerin hava girişine izin verdiğinden emin olun.
7. Akustik ve montajı kontrol edin: Fan konumu, titreşim, kanal hava hızı ve bakım erişimini değerlendirin.
8. Devreye alın: Hava yönünü, klape çalışmasını, titreşimi, gürültüyü ve mümkünse gerçek debiyi ölçün. Sonuç hedefin altındaysa doğrudan daha büyük fan takmadan önce kanal direnci ve montaj hatalarını inceleyin.
Basit uygulamalarda ayrıntılı mühendislik hesabı yapılmasa bile fan eğrisindeki hedef çalışma noktasını görmek ve hattaki tüm direnç elemanlarını listelemek, serbest hava debisine göre seçimden daha güvenilir bir başlangıçtır. Proje ve mevzuat gerektiren sistemlerde hesap, uygulama ve elektrik bağlantısı yetkin uzmanlar tarafından yapılmalıdır.
9. SONUÇ
Kanal çapı fan seçiminin başlangıç verilerinden biridir; ancak performansın garantisi değildir. Gerçek debi, fanın basınç üretme kabiliyeti ile sistemin toplam direncinin kesiştiği çalışma noktasında oluşur. Uzun kanal, dirsek, daralma, menfez, klape, filtre, çıkış terminali, kaçak ve hatalı montaj bu noktayı değiştirir.
Doğru seçim için hedef debi belirlenmeli, toplam basınç kaybı çıkarılmalı ve fan eğrisi bu çalışma noktasında okunmalıdır. Fan tipi; hattın direnci, akustik beklenti, kontrol biçimi ve bakım ihtiyacıyla birlikte seçilmelidir. Telafi havası ile montaj koşulları göz ardı edilmemeli ve sistem devreye alma ölçümüyle doğrulanmalıdır.
Bu yaklaşım, “çapa uyan fan” anlayışından “sistemde çalışan fan” anlayışına geçiş sağlar; gereksiz büyük fan kullanımını, yetersiz debiyi, yüksek sesi ve tekrar eden cihaz değişimlerini azaltır.
KAYNAKLAR
[1] ASHRAE, ASHRAE Handbook—HVAC Systems and Equipment, Chapter 21: Fans, 2024. https://handbook.ashrae.org/Handbooks/S24/IP/S24_Ch21/S24_Ch21_ip.aspx (erişim: 22 Eylül 2026).
[2] U.S. Department of Energy, Improving Fan System Performance: A Sourcebook for Industry, 2003. https://www.energy.gov/sites/prod/files/2014/05/f16/fan_sourcebook.pdf (erişim: 22 Eylül 2026).
[3] Soler & Palau, El concepto de curva característica de un ventilador. https://www.solerpalau.com/es-es/hojas-tecnicas-curva-caracteristica (erişim: 22 Eylül 2026).
[4] Soler & Palau UK, Technical Support — Bathroom Fan Selection and Duct Length. https://www.solerpalau.com/en-uk/customer-service/technical-support (erişim: 22 Eylül 2026).
[5] U.S. Department of Energy, Fans — Top Five Energy Performance Measures for Fan Systems. https://betterbuildingssolutioncenter.energy.gov/better-plants/fans (erişim: 22 Eylül 2026).
[6] U.S. Department of Energy, Building Science Education, HVAC Whole-House Ventilation. https://bsesc.energy.gov/energy-basics/hvac-whole-house-ventilation-0 (erişim: 22 Eylül 2026).
[7] Air Movement and Control Association International, AMCA Publication 201-23: Fans and Systems, 2023. https://www.amca.org/publish/publications-and-standards/amca-publications/publication-201-02-%28r2011%29-fans-and-systems.html (erişim: 22 Eylül 2026).
