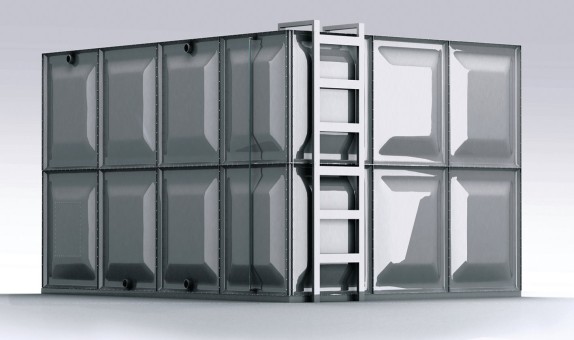

Esinoks Markalı Modüler Su Depoları

Esinoks markalı modüler su depoları, kurulum alanına sevk edilen demonte parçaların içten veya dıştan civatalama yöntemiyle montajı gerçekleştirilerek oluşturulan depolardır.

Kullanım Alanları

· Yangın Suyu Deposu

· Kullanma Suyu Deposu

· İçme Suyu Deposu

· Bahçe Sulama Deposu

Malzeme Çeşitleri

· ANSI 304 Paslanmaz Çelik

· ANSI 316 Paslanmaz Çelik

· ST 37 Daldırma Galvaniz Kaplamalı Çelik

· ST 37 Elektrostatik Boyalı Çelik

Depoyu Oluşturan Parçalar ve Teknik Özellikleri

· Yan Paneller

· Taban Saçları

· Tavan Saçları

· Düşey Taşıyıcı Köşebent

· Yatay Gergi Elemanı

· Temizleme ve Bakım Kapakları

· Seviye Göstergesi

· Merdiven

· Bağlantı Nipelleri (Su Doldurma Nipeli, Pompa Emiş Nipeli, Taşma Nipeli, Boşaltma Nipeli)

Yan Paneller

Depoyu oluşturan yan paneller, 1082 mm x 1082 mm ebatlarında, mukavemet artırıcı desenli olarak preslenerek, yekpare tek parçadan oluşmuştur. Sadece bağlantı parçalarının bulunduğu bölümlerde özel kaynak işlemi uygulanmaktadır. Yan panellerin  depoya bağlantısı, Antibakteriyel EPDM conta ve M10 cıvata ve somunlar yardımıyla sağlanmaktadır.

Taban Sacları

Depoyu oluşturan taban sacları, depo ebadına göre kenarları içe bükümlü, depo ağırlığını taşıyabilecek mukavemette tasarlanmıştır.Taban saclarının depoya bağlantısı, Antibakteriyel EPDM conta ve M10 cıvata ve somunlar yardımıyla sağlanmaktadır.

Tavan Sacları

Depoyu oluşturan tavan sacları , depo ebadına göre , kenarları içe bükümlü, depo üzerini koruyacak şekilde  imal edilmiştir. Tavan saclarının depoya bağlantısı, Antibakteriyel EPDM conta ve M10 cıvata ve somunlar yardımıyla sağlanmaktadır.

Düşey Taşıyıcı Köşebent

Modüler depolarda, köşebent sistemi tüm modüllerin bir arada tutulmasını ve sızdırmazlığı sağlayan ana taşıyıcı elemanlardandır. Köşebent üzerinde bulunan conta vasıtası ile sızdırmazlık sağlanmakta, köşebentin malzeme seçimi ve yapısı da deponun parçalarının bir arada tutulmasını sağlamaktadır.

Esinoks modüler su depolarında köşebentler, yekpare malzemeden üretilmekte olup, hiç bir cıvatalı ya da kaynaklı birleştirme yapılmamaktadır. Yekpare olması köşebentlerin mukavemetinin artmasına ve doğrudan deponun rijitliğini arttırmakta önemli rol oynar.

Yatay Gergi Elemanları

Gergi sistemleri modüler depolarda sistemin ana elemanlarındandır. Gergi sistemlerinin işletme şartlarına maruz kalacağı dinamik ve statik yükleri karşılayabilecek yapıda ve sağlamlıkta olması gerekmektedir. Ayrıca gergilerin mümkün olduğu kadar eksiz (ara birleştirme elemanı olmaksızın) yapılması Esinoks modüler depolarının önemli özellikleri arasındadır. Çünkü her bir ek yeni bir riski beraberinde getirmektedir. Sistem kurulduktan sonra doldurma, kullanım ve boşaltma esnasında ana gövdeyi rijit bir halde tutması beklenmektedir. Panel üzerine 45 derece açılı şekilde yerleştirilmiş gergi pabuçları, yükün hem X hemde Y yönünde eşit oranda dağılımını sağlamakta ve bu sayede  depo kendi içinde uzama, esneme ve çarpılmaya maruz kalmamaktadır.

Temizleme ve Bakım Kapakları

Depo içine müdahaleye elverir boyutlarda ve gövdeye cıvatalı olarak tasarlanmıştır. Üst kapağın açılması ile taşma , giriş ve havalık çıkışlarının kontrolü de aynı zamanda yapılabilmektedir.

Seviye Göstergesi

Alt ve üst seviye için  ½"  mini küresel vanalı bağlantılara sahip, seffaf korumalı hortumdan oluşmaktadır.

Merdiven

Deponun uygun bir yüzeyine kurulacak şekilde, depo yüksekliği ile aynı olacak şekilde, kutu profilden dizayn edilmiştir.

Bağlantı Nipelleri

Depo üzerinde gerekli bağlantıların yapılabilmesi için, 1 adet 2"-2,5" Su Doldurma Nipeli, 1 adet 2"-2,5" Pompa Emiş Nipeli, 1 adet 2"-2,5" Taşma Nipeli, 1 adet 2"-2,5" Boşaltma Nipeli ve 2 adet seviye bağlantı nipelinden oluşmaktadır. (Mevcut kullanıma göre özel çaplarda kullanılmaktadır.)
